英集芯IP9133 USB Type-C線纜電子標簽IC
一、 特性
● 支持 USB Type-C 2.2 和 PD3.1 協議標準
支持 SOP’通訊
集成硬件的雙向標記編解碼（BMC）協議
集成物理層協議（PHY）
支持 Get_Manufacturer_Info 指令
支持 EPR 240W Capable
● 高集成度
集成兩端的 VCONN 二極管
集成兩端的 Ra 電阻和 Ra 自動移除
● BOM 極簡
極簡 BOM
● 靈活定制
支持 3 次燒寫，燒寫保護功能
● 極低功耗
● VCONN 工作電壓范圍：2.7V~5.8V
● ESD 8KV (VCONN1/2、CC 腳)
● VCONN1、VCONN2、CC 腳耐壓 25V
● 封裝 DFN2×2-6L
二、 應用
● USB Type-C Passive 線纜
● USB Type-C 五芯線纜
● USB Type-C EPR 240W Capable 線纜
三、 簡介
IP9133 是一款支持 USB Type-C 2.2 標準以及PD3.1 規范的 USB Type-C 線纜電子標簽芯片。為C-C 線纜應用提供完整的解決方案。支持數據燒寫，方便開發；支持燒寫保護，保證數據安全。
IP9133 具備高集成度與極簡 BOM，有效減小整體方案的尺寸，降低 BOM 成本。
IP9133 采用 DFN2×2-6L 封裝。
四、USB2.0 線纜參考方案
IP9133 支持最新的 Type-C 2.2 規范，在 VBUS 和 GND 之間可以不接電容，極簡的 BOM 設計，節省PCB Layout 空間。采用雙面板設計時，推薦器件布局在底層，出線焊盤在頂層。可采用兩套 BOM 表，焊接成 Plug A 和 Plug B 的形式，極大方便了 PCB 的設計。
五、USB3.2 線纜參考方案

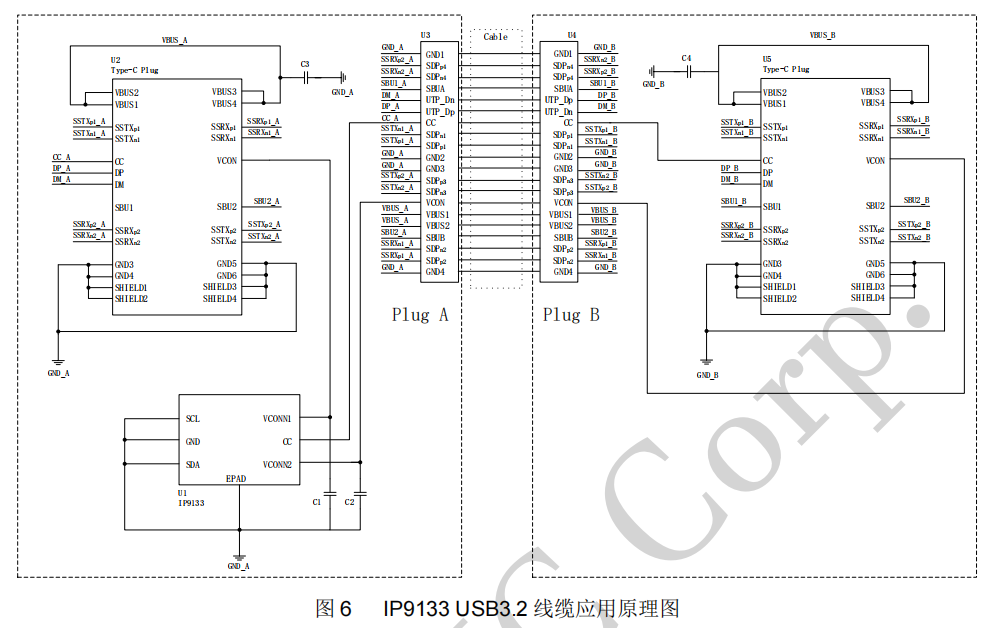

IP9133 應用于 USB3.2 線纜時，支持高速模式。Type-C 公頭上，在 VBUS 和 GND 之間接 10nF 電容，耐壓 25V 以上。推薦采用 4 層 PCB 設計，4 對高速信號差分走線，等長，建議特征阻抗匹配 50 歐姆電阻。
