英集芯IP2913H芯片USB-C to DP雙向線纜可自動識別

2023-12-29 16:06      英集芯IP2913H芯片   USB-C to DP雙向線纜可自動識別    瀏覽次數:(

一、應用場景

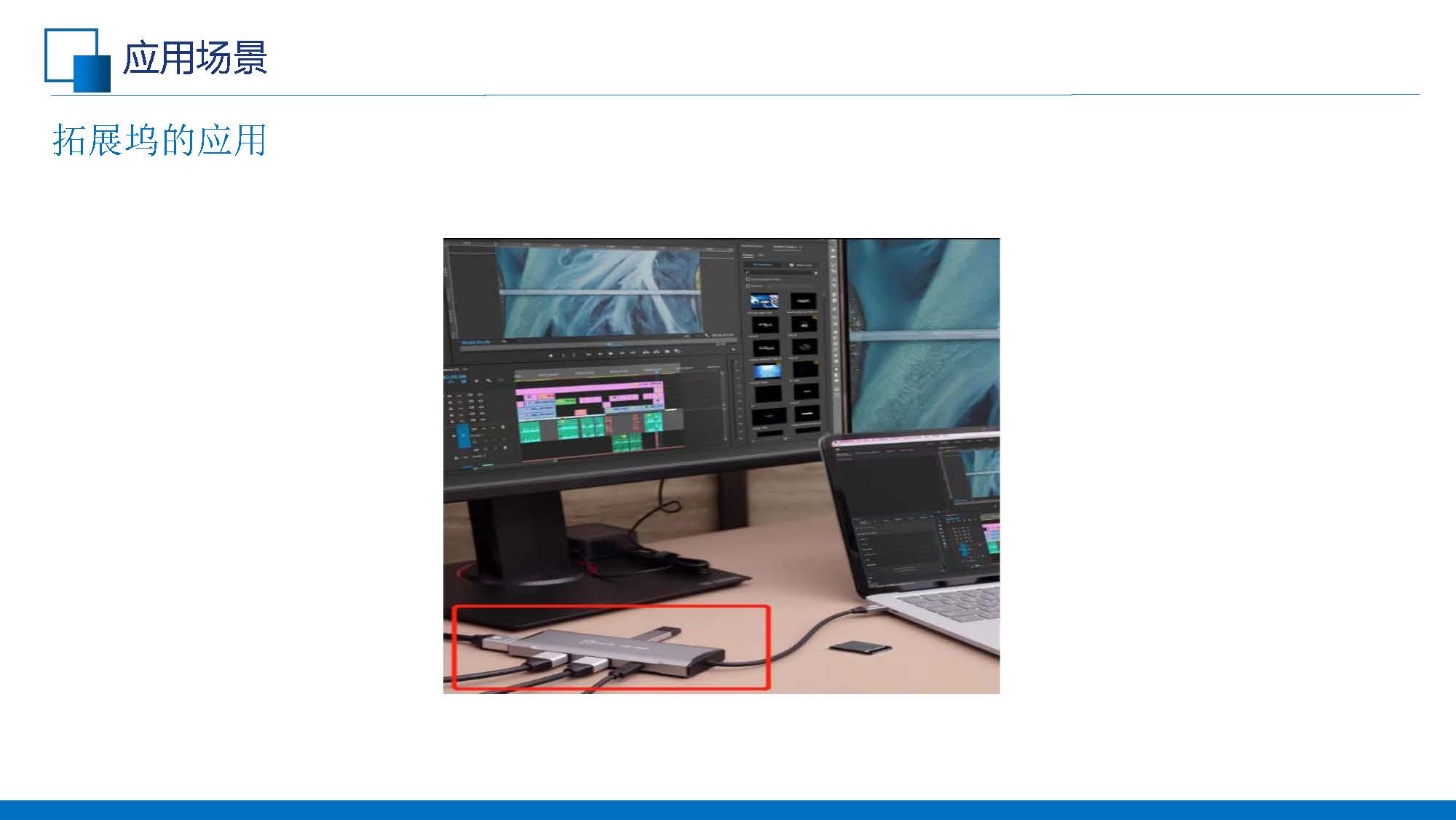

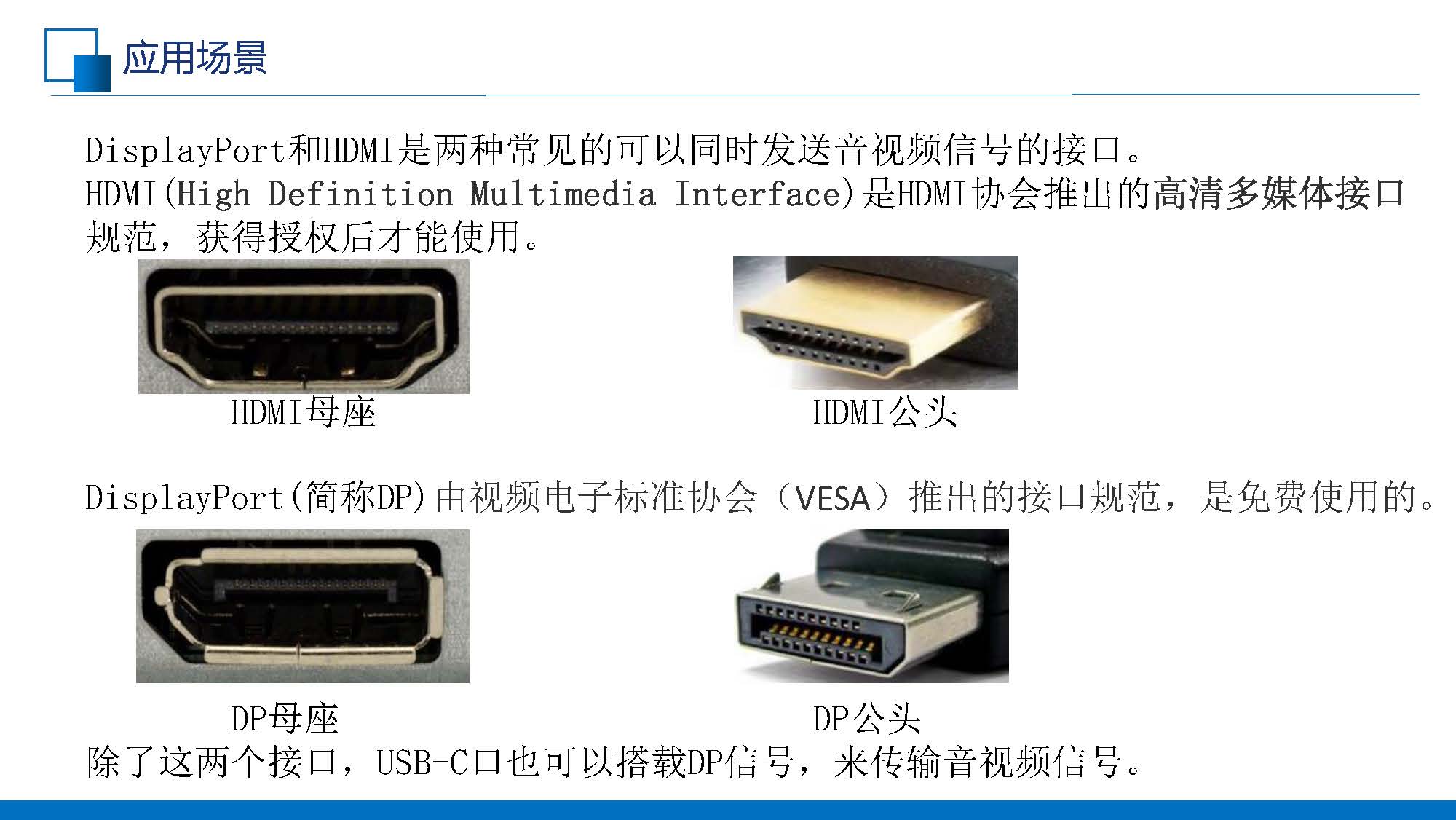

DisplayPort和HDMI是兩種常見的可以同時發送音視頻信號的接口。HDMI(High Definition Multimedia Interface)是HDMI協會推出的高清多媒體接口規范,獲得授權后才能使用。


二、方案設計

USB-C to DP單向即USB-C口作為DisplayPort信號輸入端,連接在USB-C口視頻源主機,比如手機,筆記本等,DisplayPort口作為DisplayPort信號輸出端,連接在DP口視頻接收設備,比如顯示器等。

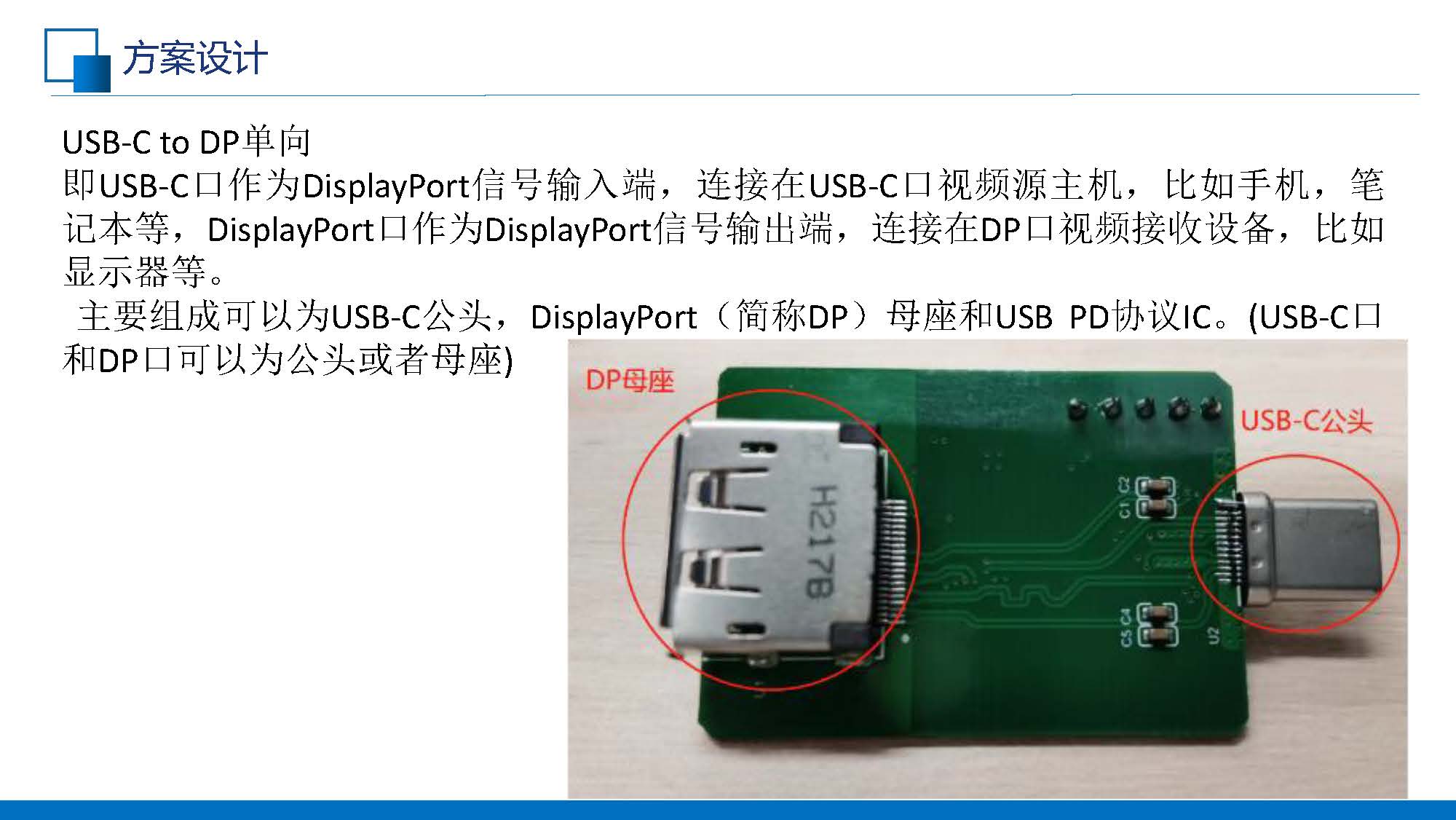

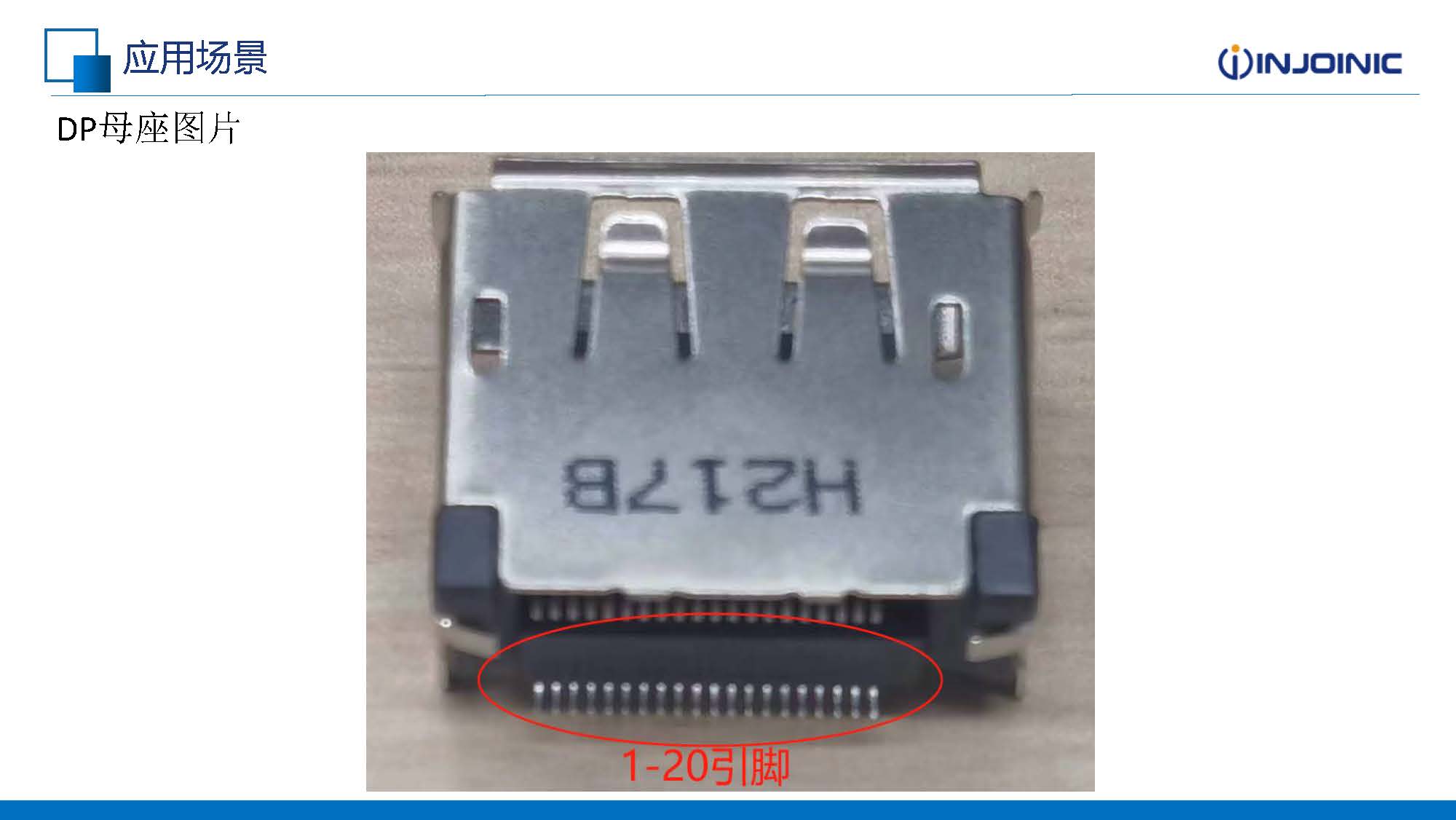

主要組成可以為USB-C公頭,DisplayPort (簡稱DP) 母座和USB PD協議IC。(USB-C和DP口可以為公頭或者母座)。

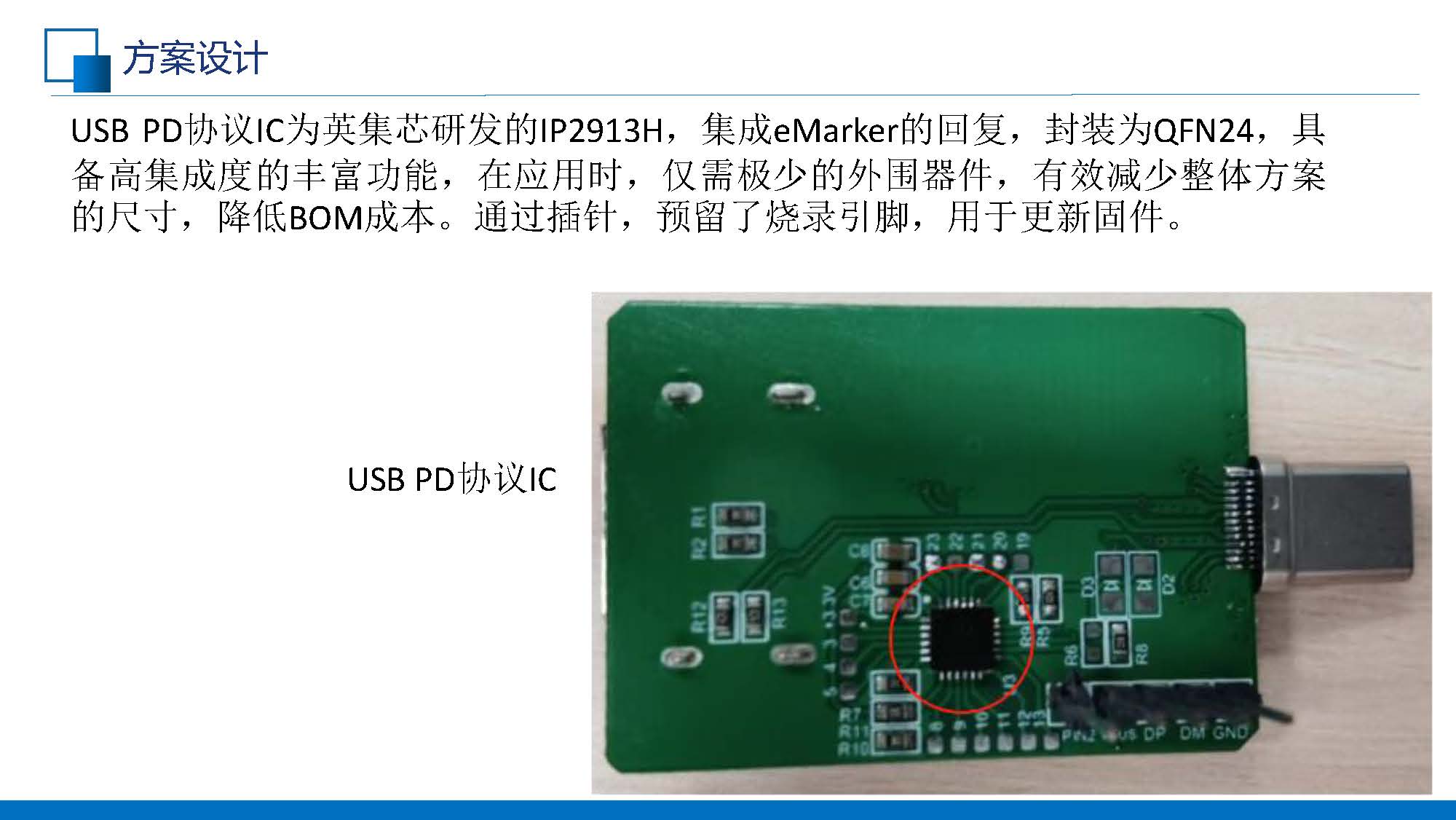

USB PD協議IC為英集芯研發的IP2913H,集成eMarker的回復,封裝為QFN24,具備高集成度的豐富功能,在應用時,僅需極少的外圍器件,有效減少整體方案的尺寸,降低BOM成本。通過插針,預留了燒錄引腳,用于更新固件。

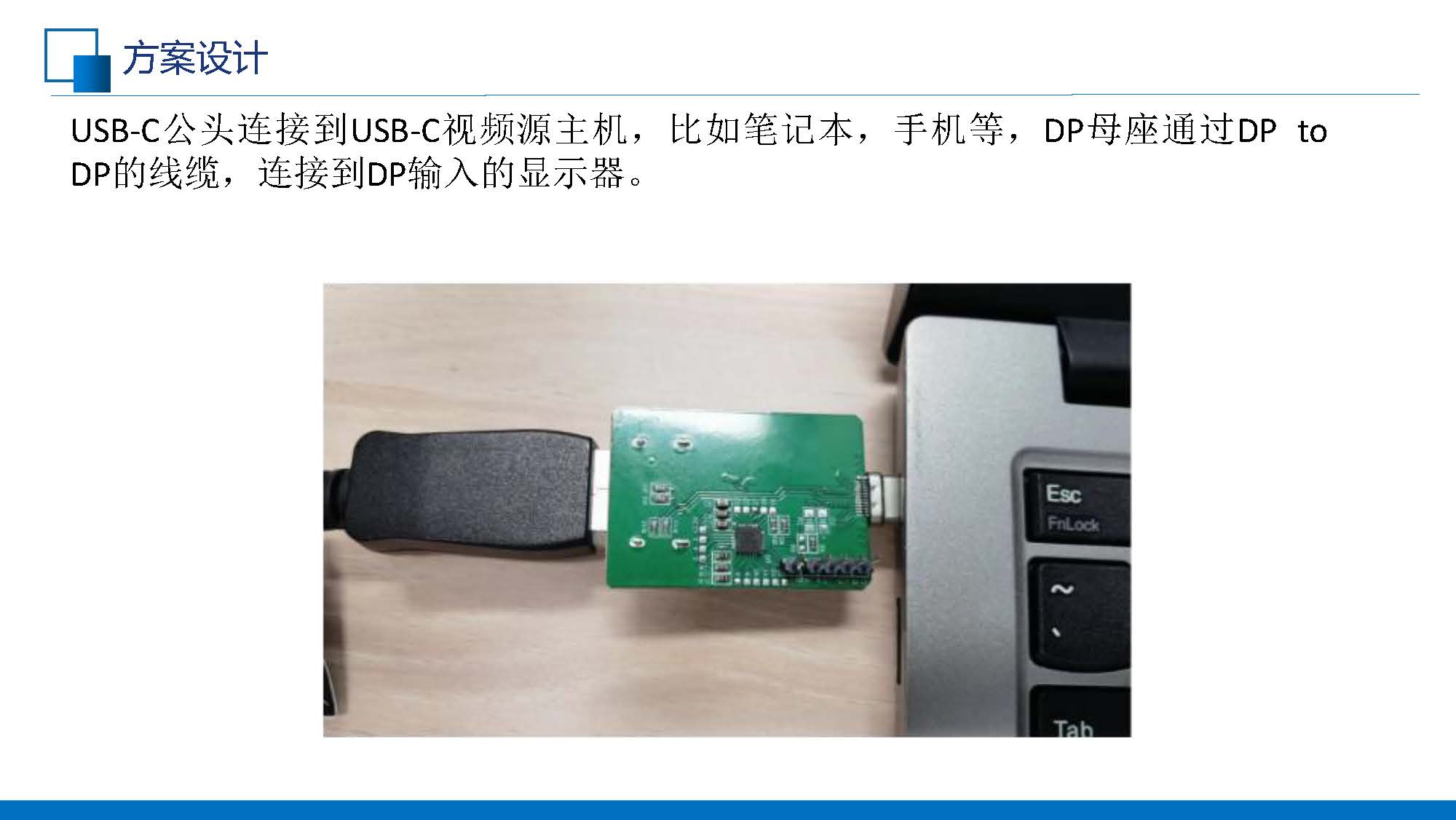

USB-C公頭連接到USB-C視頻源主機,比如筆記本,手機等,DP母座通過DP toDP的線纜,連接到DP輸入的顯示器。

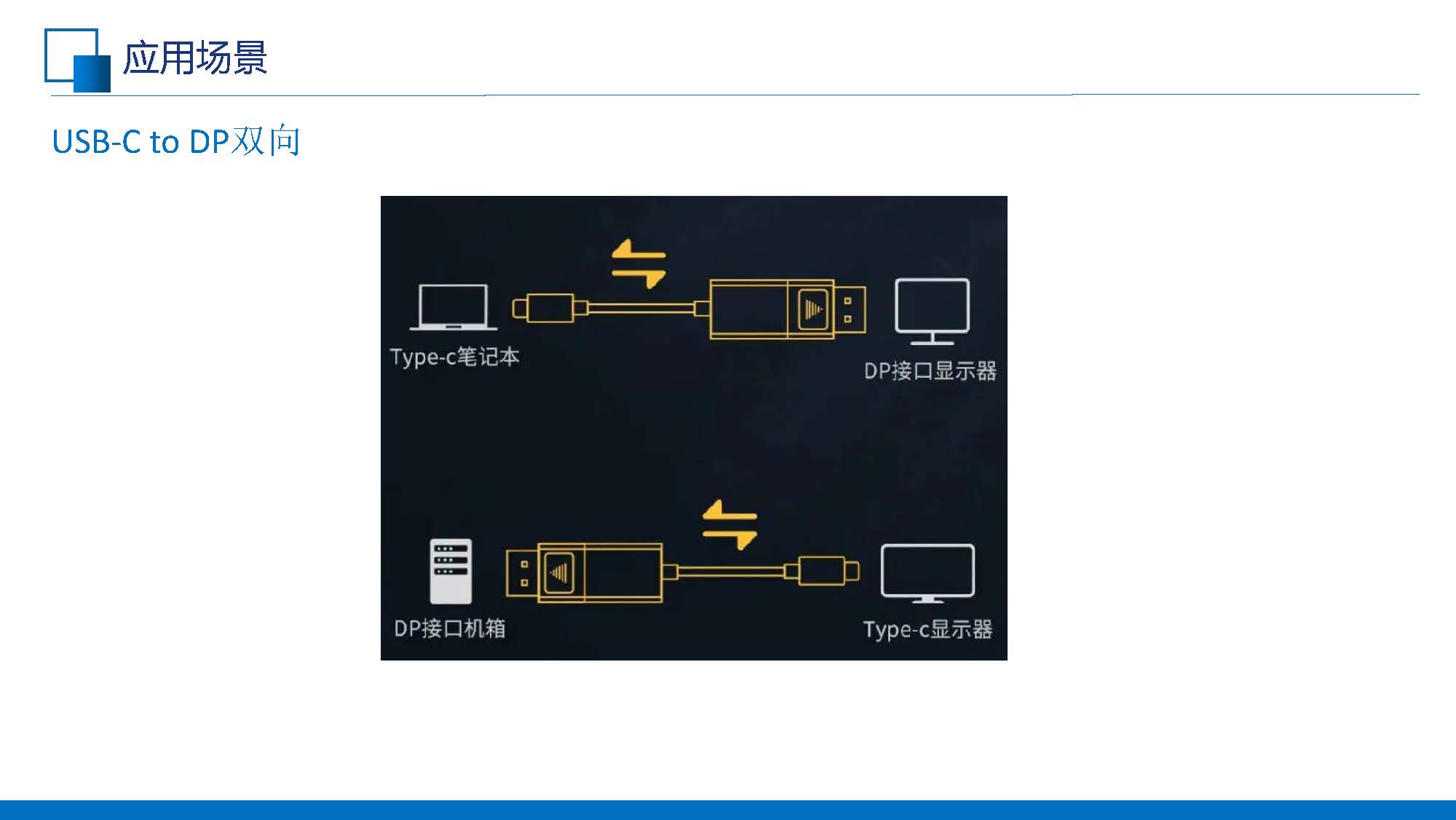

USB-C to DP雙向線纜可自動識別,并配置為C to DP或者DP to c方向,集成了c to DP單向線纜或者DP to c單向線纜兩者的功能,實現C to DP和DP to c的全兼容。

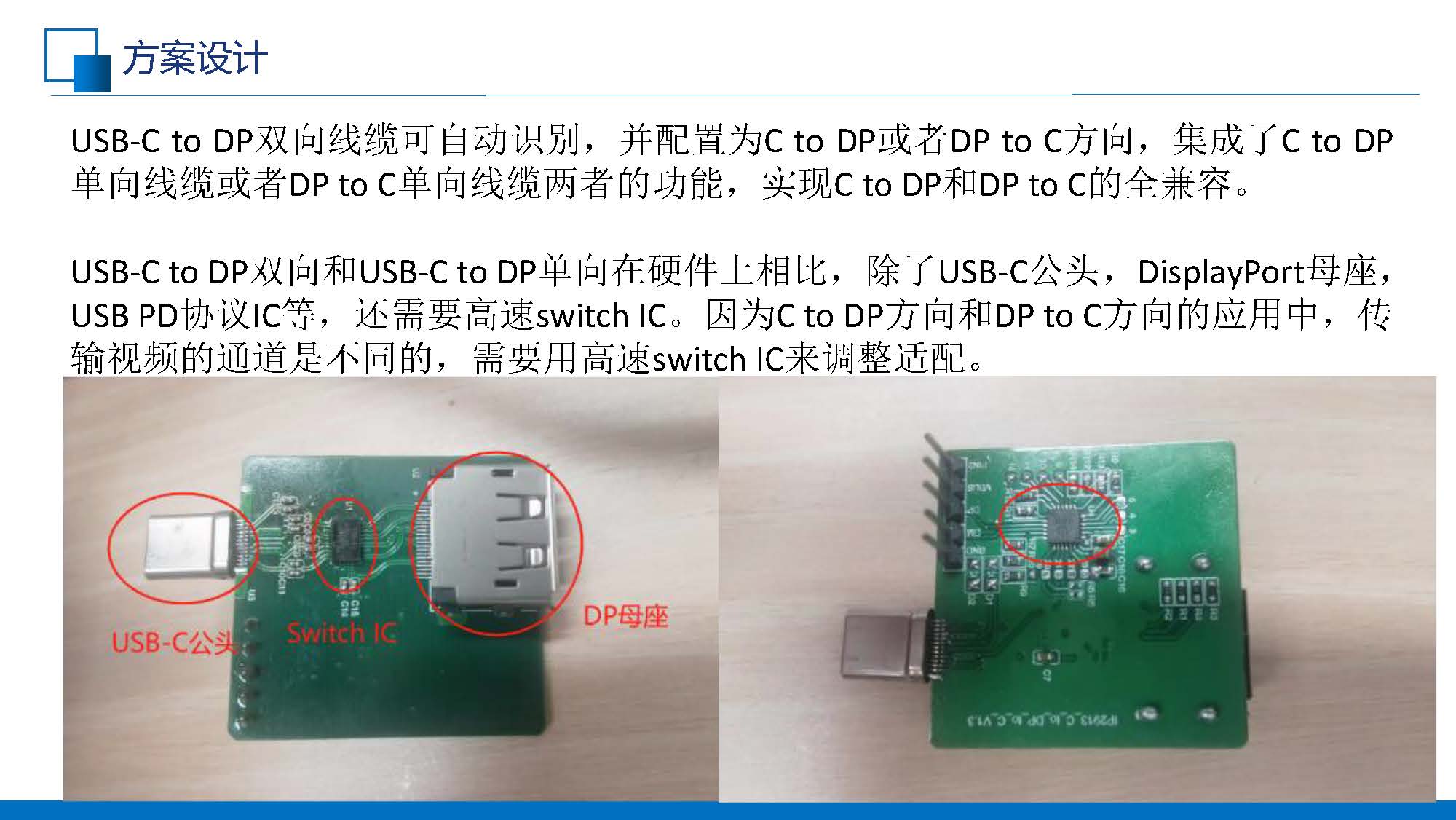

USB-C to DP雙向和USB-C to DP單向在硬件上相比,除了USB-C公頭,DisplayPort母座,USB PD協議IC等,還需要高速switch C。因?yàn)镃 to DP方向和DP to c方向的應用中,傳輸視頻的通道是不同的,需要用高速switch IC來調整適配。

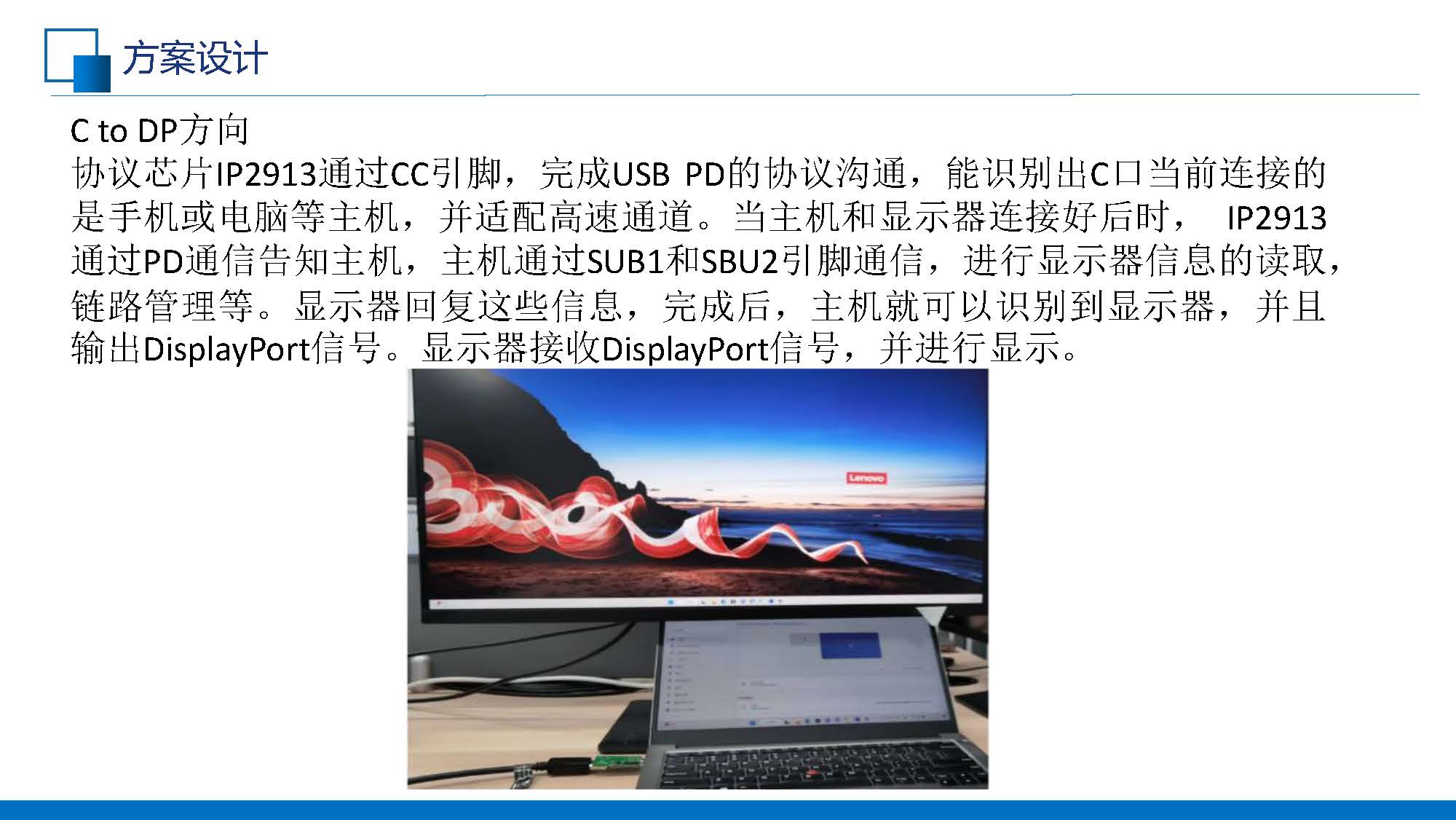

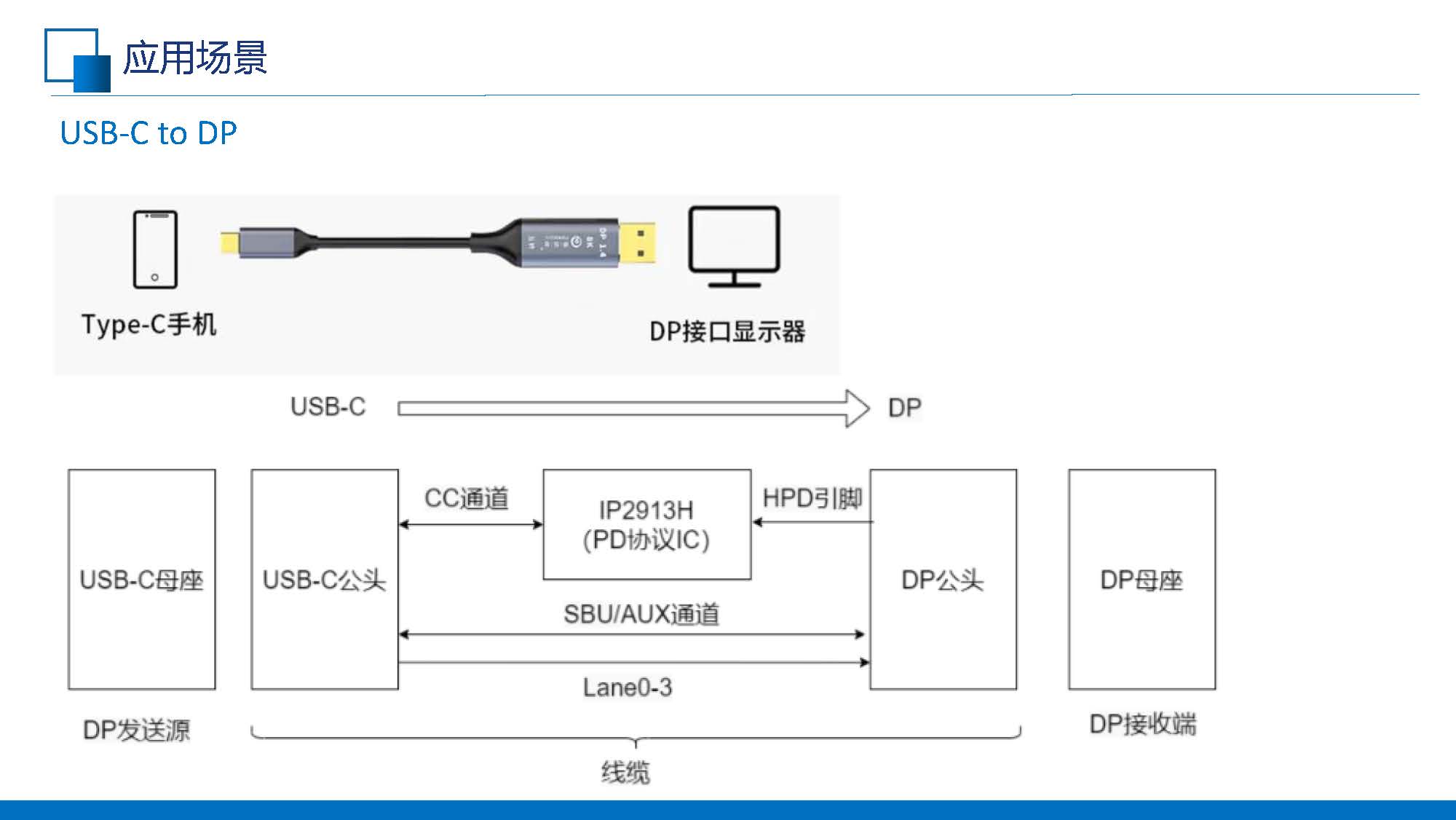

C to DP方向協議芯片IP2913通過CC引腳,完成USB PD的協議溝通,能識別出C口當前連接的是手機或電腦等主機,并適配高速通道。當主機和顯示器連接好后時, IP2913通過PD通信告知主機,主機通過SUB1和SBU2引腳通信,進行顯示器信息的讀取鏈路管理等。顯示器回復這些信息,完成后,主機就可以識別到顯示器,并且輸出DisplayPort信號。顯示器接收DisplayPort信號,并進行顯示。

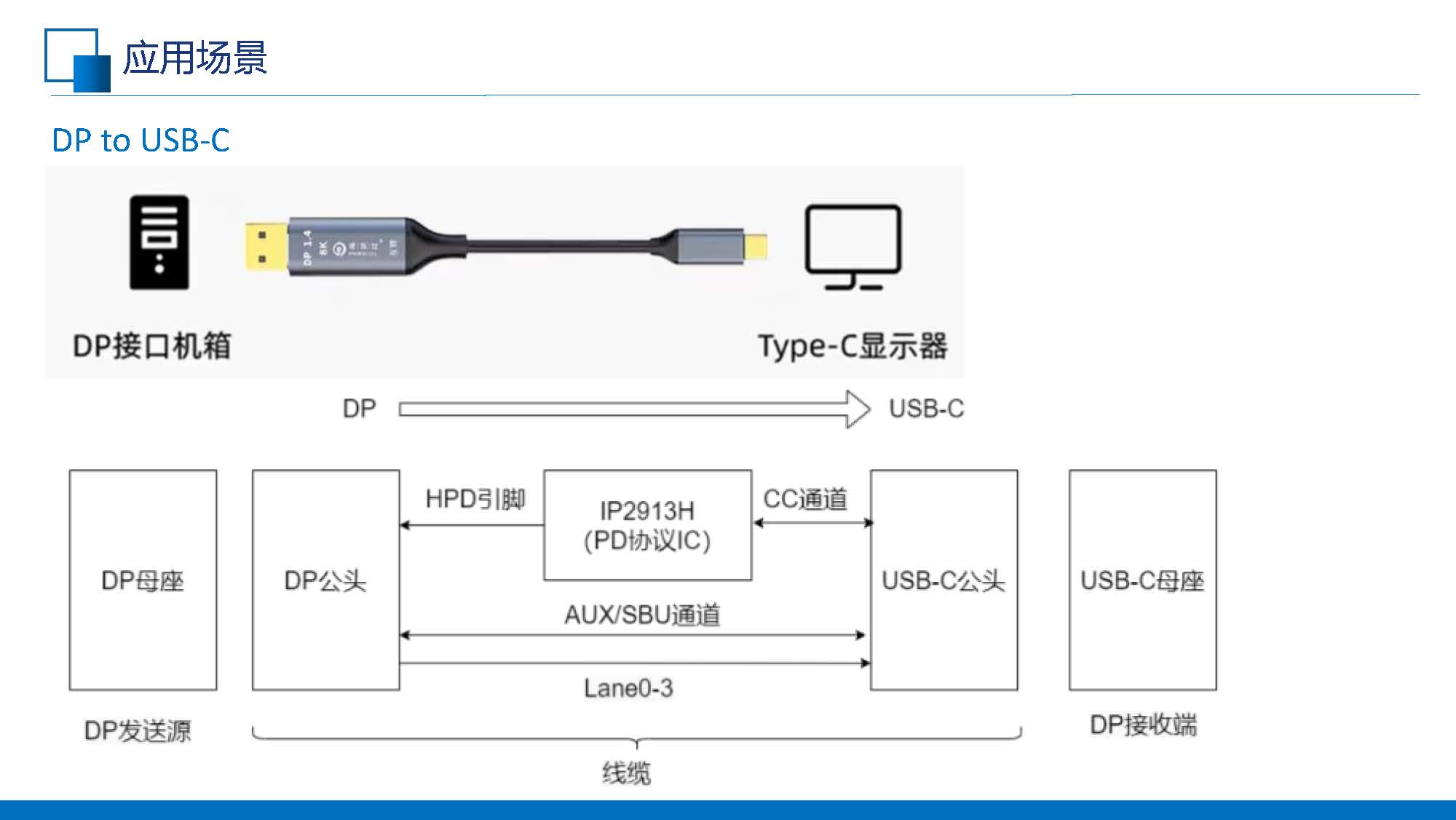

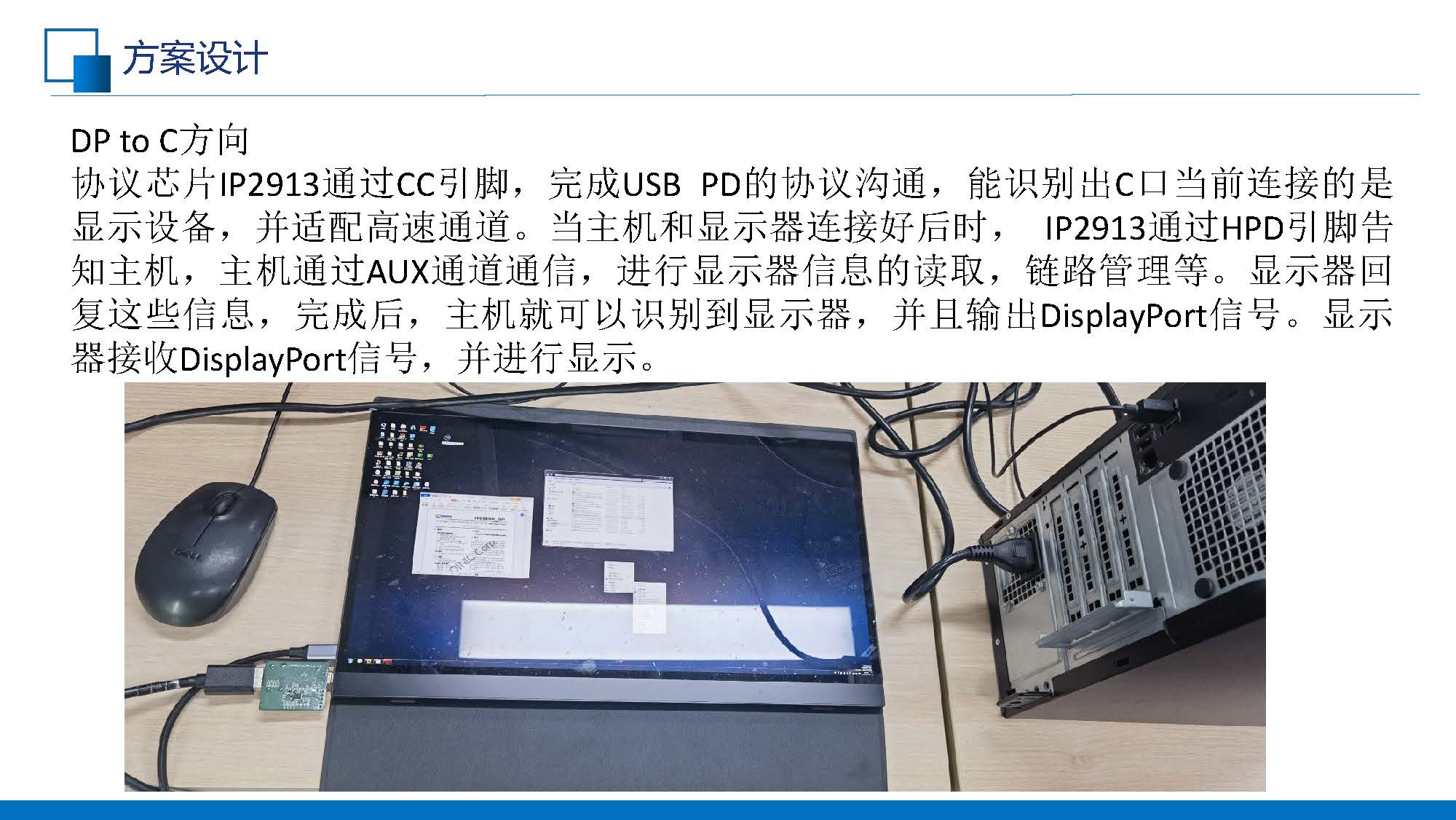

DP to C方向協議芯片IP2913通過CC引腳,完成USB PD的協議溝通,能識別出C口當前連接的是顯示設備,并適配高速通道。當主機和顯示器連接好后時,IP2913通過HPD引腳告知主機,主機通過AUX通道通信,進行顯示器信息的讀取,鏈路管理等。顯示器回復這些信息,完成后,主機就可以識別到顯示器,并且輸出DisplayPort信號。顯示器接收DisplayPort信號,并進行顯示。
