一、IP5901概述
IP5901是一款集成 5V 升壓轉換，鋰電池充電管理及負端 NMOS管的8-bit MCU。產品特性如下：
兼容 8051 指令集內核；
存儲資源：5K Byte OTP ROM /256 Byte RAM；
內部32KHz/12MHz RC振蕩器；
16位定時器Timer0/Timer1/Timer2,其中Timer1/Timer可工作在PWM模式，輸出到6個IO口；
Charger：最大 500mA 線性充電，支持4.20V/4.30V/4.35V/4.4V電池，支持自動再充電功能；
Boost：最大 800mA 同步升壓轉換，升壓4.6V~5.2V可調，效率高達93%；
IO口資源：支持最多 9個IO 口；
集成兩路NMOS：MOS電阻0.4Ω~12.8Ω可調，額定電流300mA，峰值電流500mA，耐壓10V，結合NMOS電流檢測與PWM，可實現恒功率控制；
多重保護/高可靠性：ESD 4KV，VIN瞬態耐壓高達15V，具有整機過溫保護，輸入過壓/過充保護，輸出過流/短路保護。
二、手電筒應用方案
結合IP5901特性，可以用于手電簡方案，實現BOM最簡，可進行軟件調整，達成不同的具體需求。

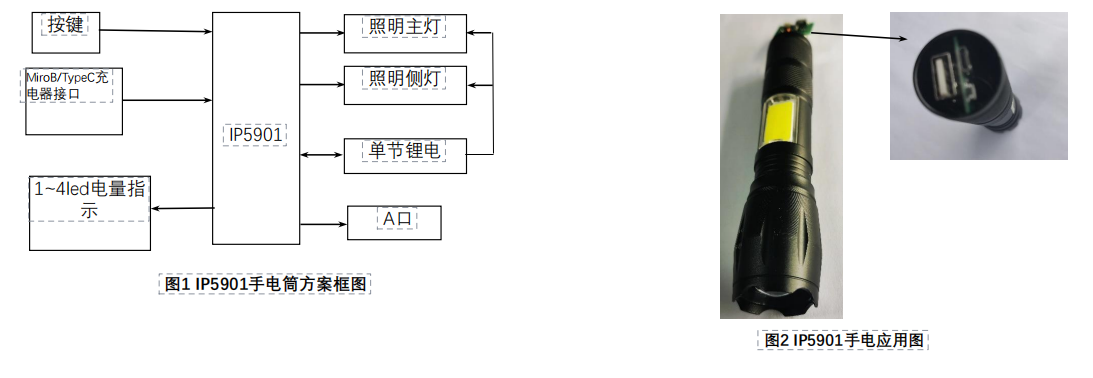

如圖1所示，手電簡方案主要包括兩不照明燈，一般驅動電流在300mA主要，可利用IP5901內置MOS直接驅動，通過按鍵調節PWM，切換不同的模式和亮度，充電器輸入通過IP5901對鯉電充電，當外部用電設備，例如手機等通過充電線連接到A口，A口可對手機進行充電。另外1P5901可根據實際情況對電量計和電量指示進行軟件編程。如圖2所示，IP5901整體BOM簡潔，PCBA比A口略寬。
三、典型手電簡原理圖及BOM

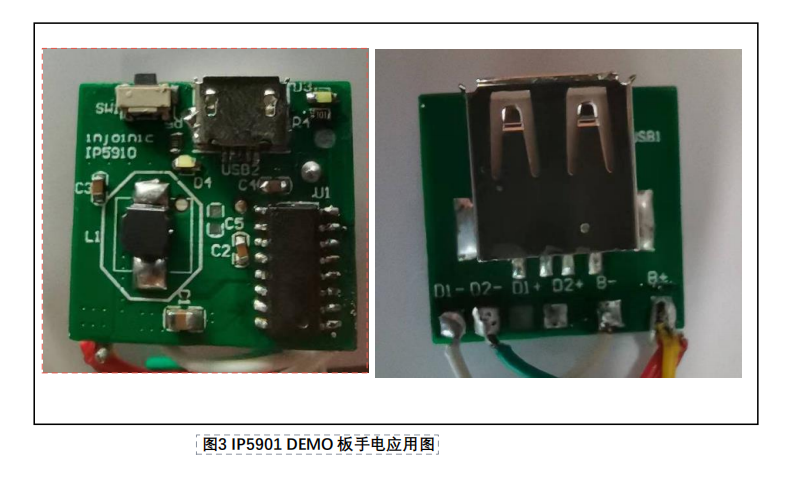

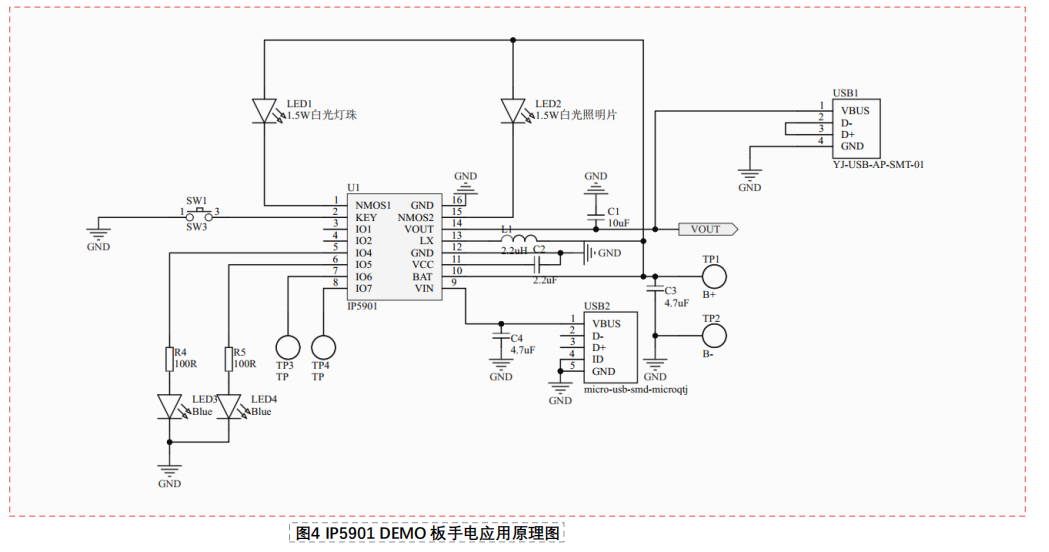

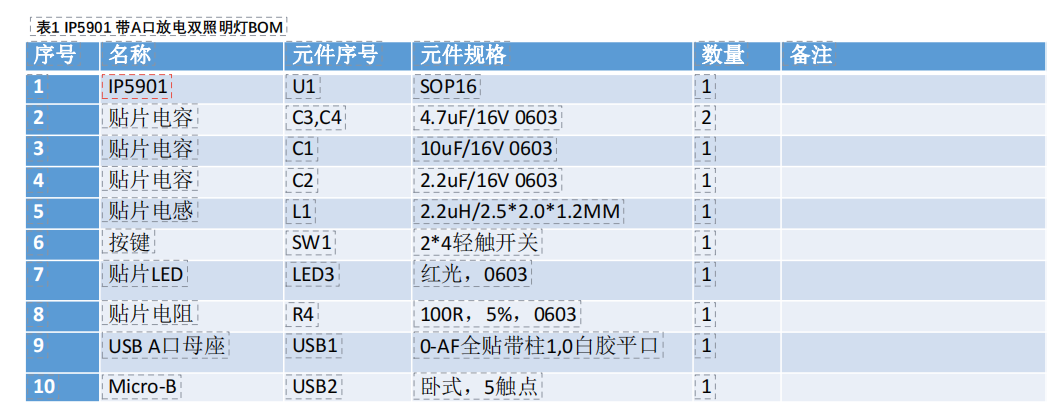

由于IP5901高度集成MOS，充放電管理，ADC，PWM等，較傳統方案MCU+線性充放電ICHMOS管,集成度高，可擴展性強。圖3為方案功能說明圖。典型BOM如表1所示。
鄭重申明：聚泉鑫以外的任何單位或個人，不得使用該案例作為工作成功展示！
