蘋果pd快充18w和20w區別詳解分析_聚泉鑫
2023-04-18 10:50 蘋果pd快充 18w和20w區別詳解分析 瀏覽次數：（）
PD快充

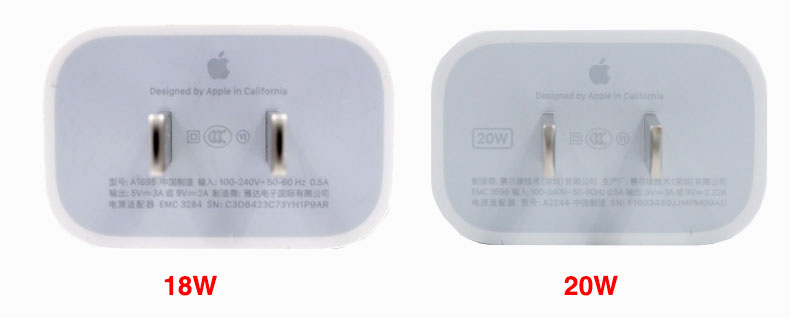

一、蘋果pd快充18w和20w區別一之產品外觀
（一）蘋果pd快充18w充電器，采用白色PC材質外殼，高光處理，插腳不可折疊，單USB-C口設計，整機尺寸為42.5mm*41.5mm*27.2mm。
蘋果pd快充18w充電器外殼很厚，超聲波焊接也非常牢固，使用橡皮榔頭砸了半天，外殼都紋絲不動。
蘋果pd快充18w充電器AC插腳尾端是圓柱型狀，有些像歐規的插頭;在兩根金屬柱之間還有一根塑料柱子用于定位。
（二）蘋果pd快充20w充電器，在設計上延續了蘋果pd快充18w充電器的設計ID，采用固定式插腳，主體外殼為白色烤漆亮面，輸入和輸出端面呈淺灰色。
蘋果pd快充20w充電器同樣采用非常堅固結實的外殼，只能使用砂輪切割機暴力切割外殼取出內部PCBA模塊。
蘋果pd快充20w充電器輸入端外殼上采用金屬彈片和一排小凸齒，分別用來接觸通電和固定PCB板。

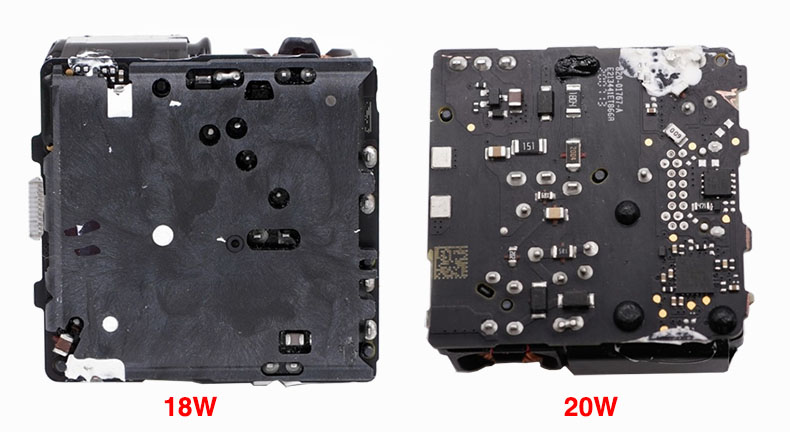

二、蘋果pd快充18w和20w區別二之內部結構不同
（一）蘋果pd快充18w充電器PCB模組背面是一款塑料板，塑料板緊貼PCBA，絕緣支撐作用；PCB背面一覽，黑油工藝，元器件有灌膠。
（二）蘋果pd快充20w充電器PCB板背面未增加塑料板，未采用灌膠處理，并且貼片元器件數量明顯減少了，PCB設計更加精簡。
三、蘋果pd快充18w和20w區別三之重量不同
（一）蘋果pd快充18w充電器凈重約61g；
（二）蘋果pd快充20w充電器凈重約為58g。
四、蘋果pd快充18w和20w區別四之型號參數不同
（一）蘋果pd快充18w充電器型號為A1695；
支持100-240V 50/60Hz 0.5A輸入，5V/3A、9V/2A輸出；
制造商為雅達電子國際有限公司；
SN：C3D8423C73YH1P9AR；
國行版本，已經通過了CCC認證以及VI能效認證。
（二）蘋果pd快充20w充電器型號為A2244；
輸入：100-240V~50/60Hz 0.5A；輸出：5V3A或9V2.22A；
制造商/生產廠：賽爾康技術（深圳）有限公司；
序列號（SN）：F1603430JJMPMG9AU；
國行版本，同樣通過了3C認證和VI級能效認證。并在插腳側增加了“20W”字樣標注。
五、蘋果pd快充18w和20w區別五之電子用料不同
（一）蘋果pd快充18w充電器，
（1）初級主控IC，絲印SC1263K6（PI定制物料）
（2）USB PD協議芯片，賽普拉斯CYPD3135（CCG3）
（3）同步整流MOS，英飛凌BSZ096N10LS5
（4）VBUS開關MOS，萬國半導體AON7428
（5）高壓電容，紅寶石400V 15uF+400V 15uF
（6）低壓電容，日本化工16V 560uF
（7）USB-C接口，24Pin
（二）蘋果pd快充20w充電器，
（1）初級主控IC，絲印ZN1461C（PI定制物料）
（2）USB PD協議芯片，賽普拉斯CYPD2134（CCG2）
（3）同步整流MOS，DIODES
（4）VBUS開關MOS，安森美NVTFS4C10N
（5）高壓電容，尼吉康400V 15uF+日本化工400V 15uF
（6）低壓電容，富士通12V 560uF
（7）USB-C接口，16Pin
