英諾賽科INN100L12氮化鎵pd20w快充方案充電器參考設計

2023-09-25 22:54      英諾賽科INN100L12   氮化鎵pd20w快充方案充電器參考設計    瀏覽次數:(

由于近期蘋果、三星等手機廠商接連倡導“為地球減負”的提議,宣布在用戶購買手機時取消標配充電器。這一舉措實實在在刺激了第三方快充充電器市場。為此,英諾賽科推出了一款氮化鎵pd20W快充方案,可以同時滿足蘋果、三星、小米、華為、OPPO等手機用戶的快充需求。

英諾賽科INN100L12氮化鎵pd20w快充方案充電器參考設計
        英諾賽科近期推出的這款氮化鎵pd20w快充方案,是基于 英諾賽科低壓InnoGaN器件INN100L12設計,并且是非常特殊地用在了次級同步整流。


英諾賽科INN100L12是一款已經量產商用的GaN同步整流管,為降低適配器次級側同步整流驅動損耗,提高工作頻率,帶來了新的選擇。除了低壓氮化鎵外,英諾賽科650V高壓氮化鎵FET也早就已經量產,并在眾多產品中有著廣泛應用,英諾賽科是為數不多的幾家能夠提供氮化鎵器件的廠商。

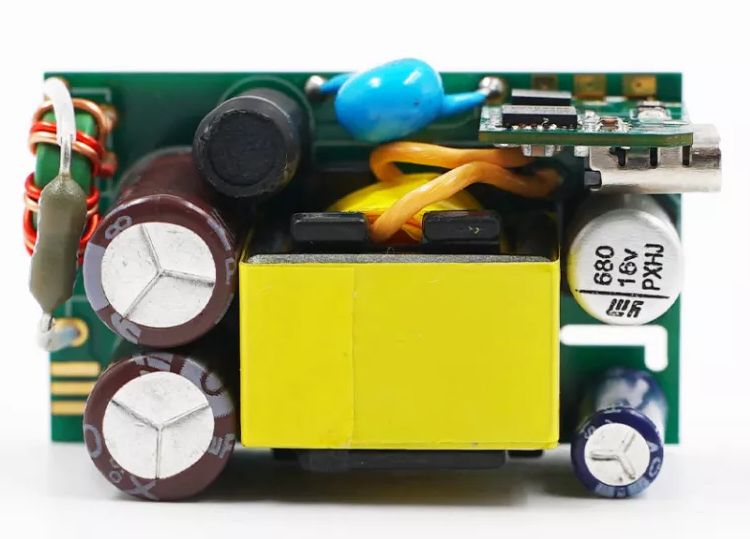

英諾賽科氮化鎵pd20w快充方案參考設計,初級采用兩顆電解電容濾波,次級采用固態電容,680μF16V,永銘VPX系列,協議小板垂直焊接。

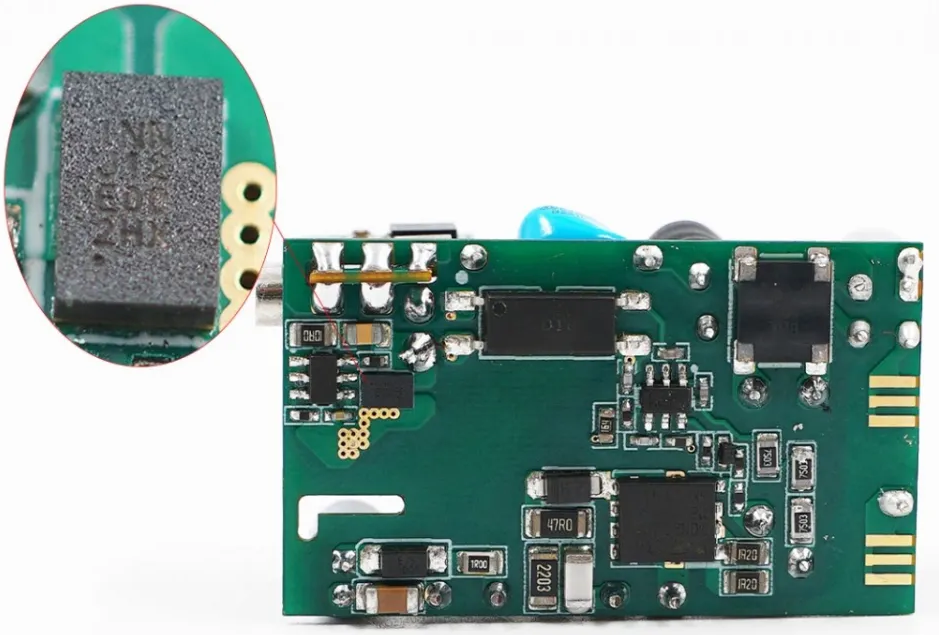

參考設計左側是輸出的同步整流電路,南芯SC3503同步整流控制器芯片右側為英諾賽科 INN100L12,僅為同步整流控制器2/3面積;同時初級控制器也是來自南芯,型號SC3001B。

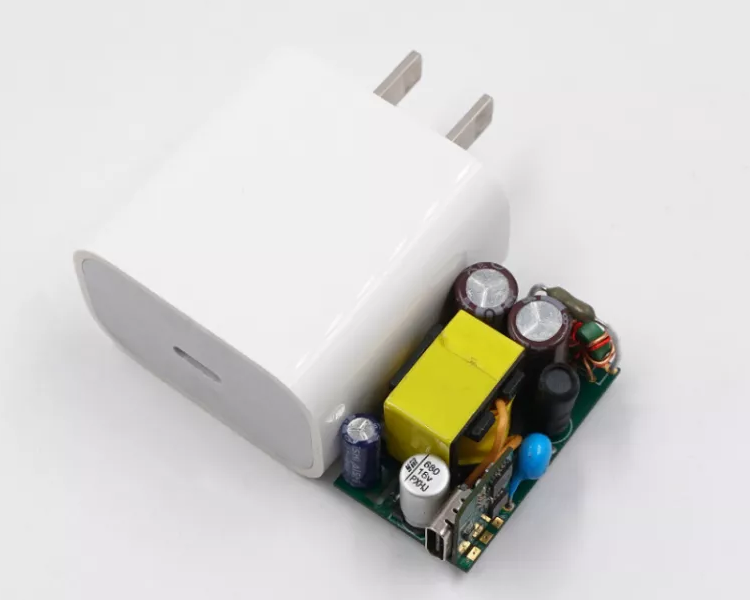

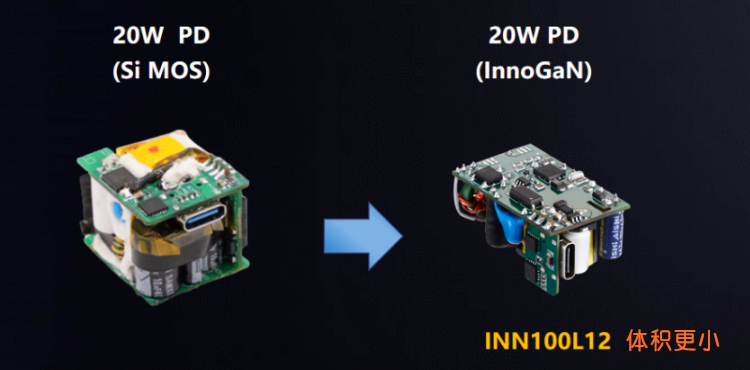

20W氮化鎵參考設計寬約22mm,高約20mm;和蘋果pd20w充電器對比,僅約為其一半體積大小,非常精巧。

         這款氮化鎵pd20w快充方案充電器的次級同步整流管采用英諾賽科INN100L12,100V耐壓的增強型GaN開關管。氮化鎵器件支持超高開關頻率,超低導阻,無反向恢復損耗,快速且可控制的上升和下降時間,采用超薄和高可靠性的倒裝LGA封裝,同時具有開爾文采樣源極,可減少寄生參數,獲得更精準的控制,提高效率。LGA封裝大面積的源極與漏極有助于導熱,配合PCB導熱設計,可做到無需輔助散熱。相比傳統Si MOS,均可降低驅動損耗,和反向恢復損耗,提高工作頻率,提升功率密度,是傳統Si MOS的理想替代品。聚泉鑫科技代理英諾賽科氮化鎵器件,并且提供氮化鎵快充方案,如氮化鎵pd20w快充方案設計及相關技術支持。
