英集芯IP5218芯片1A充放電的充電管理SOC_聚泉鑫
一、英集芯IP5218芯片特性
同步開關充放電
1A 同步升壓轉換,1A 同步開關充電
升壓效率最高達 95%
充電效率最高達 91%
二、充電
自動調節充電電流，匹配適配器輸出能力支持 4.20V、4.30V、4.35V 和 4.4V 電池
三、電量顯示
內置 12bit ADC
支持 1/2/3/4 顆 LED 燈電量顯示
四、功能豐富
支持 NTC 功能
支持外部引腳選電芯電壓
支持外部引腳選 NTC 檔位
支持外部引腳選電量顯示閾值
支持 TYPE-C 插入/拔出檢測
集成 TYPE-C DRP 協議，支持單口輸入輸出
五、低功耗
智能識別負載拔出，自動進待機
待機功耗 25 uA
六、BOM 極簡
功率 MOS 內置，1uH 單電感實現充放電
七、多重保護、高可靠性
輸出過流、短路保護
輸入欠壓、過壓、過充保護
輸入輸出過溫保護
VBUS 瞬態耐壓高達 15V
八、深度定制
可靈活低成本定制方案
封裝 QFN16 3mm*3mm
九、應用
應急移動電源
十、簡介

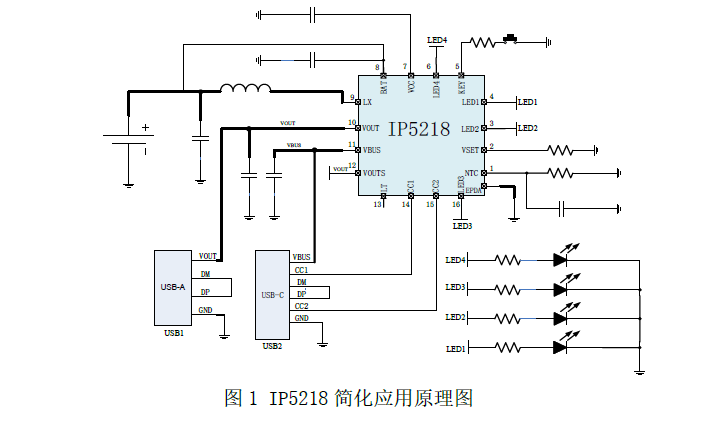

IP5218 是一款集成升壓轉換器、電池充電管理、電池電量指示和 TYPE-C 協議的多功能電源管理 SOC，為移動電源提供完整的解決方案。
IP5218 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸降低 BOM 成本。
IP5218 只需一個電感實現充電與升壓功能?？梢灾С值统杀倦姼泻碗娙荨?/p>
IP5218 的同步升壓系統提供額定 1A 輸出電流轉換效率高至 95%。輕載時，自動進入休眠狀態靜態電流降至 25uA
IP5218 采用開關充電技術，提供額定 1A 充電電流，充電效率高至 91%。內置 IC 溫度保護和輸入電壓智能調節充電電流
IP5218 內置 12bit ADC，可精確測量電池電壓和電流。支持 1/2/3/4 LED 電量顯示。
英集芯IP5218芯片型號規格書資料下載：
英集芯IP5218芯片型號規格書資料.pdf
