IP5320集成數碼管驅動TYPE C協議3A充放電移動電源SOC
一、特性
同步開關充放電
3A 同步升壓轉換，3A 同步開關充電
升壓效率最高達 95%
充電效率最高達 93%
內置電源路徑管理，可定制支持邊充邊放支持輸出線補
充電
自動調節充電電流，匹配適配器輸出能力
支持 VBUS 3A、VIN 2A 充電
支持 4.20V、4.30V、4.35V 和 4.4V 電池電量顯示
內置 10bit ADC 和電量計
支持 1/2/3/4 顆 LED 電量顯示
支持 88、188 等各種數碼管電量顯示
智能識別 LED 燈模式和數碼管
功能豐富
內置照明燈驅動
支持 NTC 功能
自動檢測負載插入/拔出
集成 TYPE-C DRP 協議，支持單口輸入輸出
集成手機充電電流智能識別 DCP低功耗
智能識別負載拔出，自動進待機待機功耗小于 150 uA
BOM 極簡
功率 MOS 內置，2.2uH 單電感實現充放電內置多種數碼管驅動電路多重保護、高可靠性n輸出過流、過壓、短路保護輸入過壓、過充、過流保護整機過溫保護Vin 瞬態耐壓高達 16VESD 4KV
深度定制
可靈活低成本定制方案
封裝 QFN28 4mm*4mm
二、應用
移動電源/充電寶
手機、平板電腦等便攜式設備
三、簡介

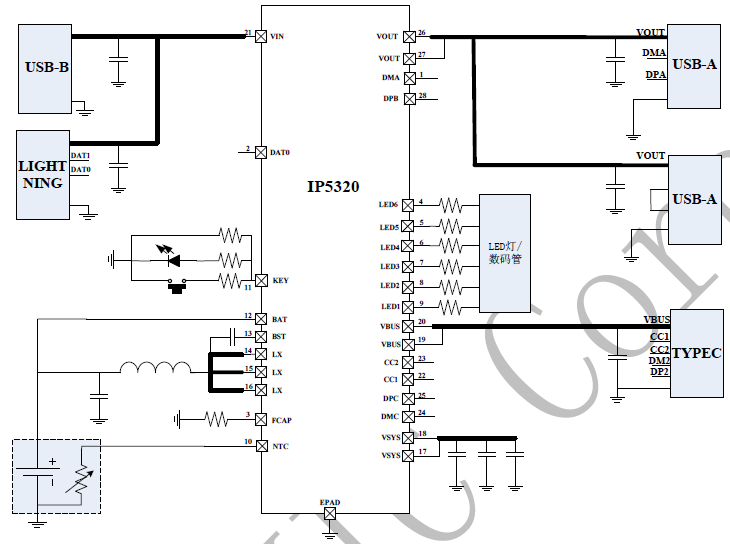

IP5320 是一款集成升壓轉換器、電池充電管理、電池電量指示的多功能電源管理 SOC，為數碼管顯示移動電源提供完整的電源解決方案。
IP5320 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸降低 BOM 成本。
IP5320 只需一個電感實現降壓與升壓功能?？梢灾С值统杀倦姼泻碗娙?。
IP5320 的同步升壓系統提供額定 3A輸出電流轉換效率高至 95%。空載時，自動進入休眠狀態，靜態電流降至 150uA 以內。
IP5320 采用開關充電技術，提供額定 3A 充電電流，充電效率高至 93%。內置 IC 溫度和輸入電壓智能調節充電電流。
IP5320 內置 10bit ADC，內置電流采樣電路精確測量電池電壓和電流。IP5320 內置電量計算法可準確獲取電池電量信息。可設置電池容量，以精準顯示電池電量。
IP5320 支持 1/2/3/4 顆 LED 電量顯示，支持88、188 等各種數碼管電量顯示;支持照明功能;支持按鍵。
IP5320 支持 12C 控制接口。
