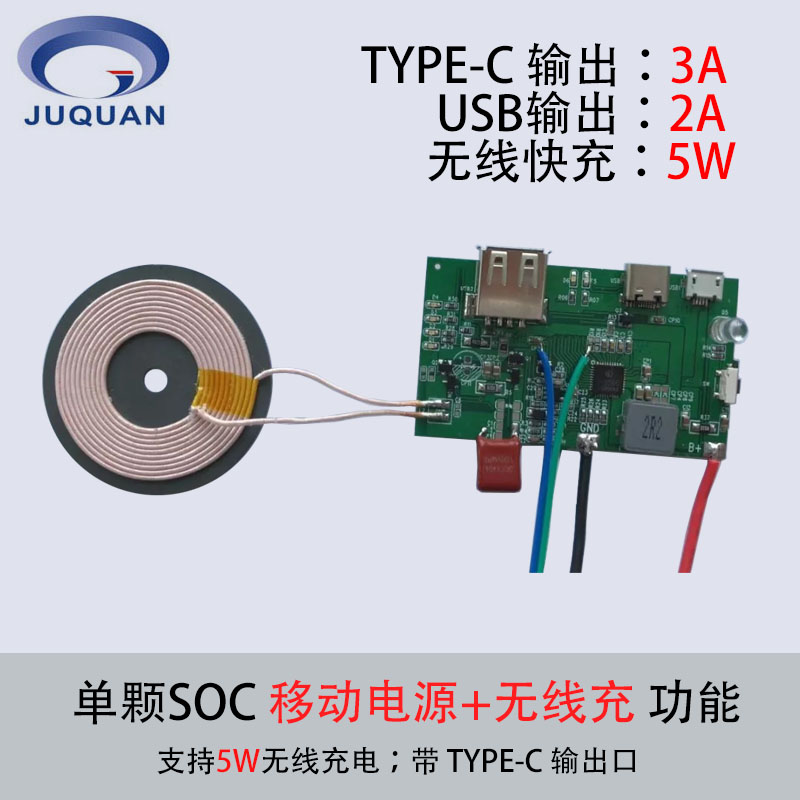

IP5566帶TYPE-C口3A快充移動電源5w無線充二合一方案
一、英集芯Ip5566無線充二合一方案SOC簡介：
英集芯Ip5566是一款帶TYPE-C口3A充放快充移動電源5w無線充二合一方案SOC，集成升壓轉換器、鋰電池充電管理、電池電量指示、無線充電發射控制的多功能電源管理芯片，為無線充的移動電器提供完整的解決方案。
Ip5566的同步升壓系統提供額定3.1A輸出電流，轉換效率高至93%、空載時自動進入休眠狀態，靜態電流降至100uA以內。
Ip5566采用開關充電技術，提供3A（Type-C輸入），2A（micro-B輸入）的充電電流，充電效率高至92%。內置ic溫度和輸入電壓智能調節充電電流。
Ip5566集成有5w的無線充電發射控制器，兼容WPC Qi V1.2.4新標準。ip5566集成無線充的全橋驅動電路和電壓&電流兩路ASK通訊解調模塊。
二、英集芯Ip5566無線充二合一方案SOC特性：
1、同步開關充放電
（1）3.1A同步升壓轉換
（2）升壓效率高達94%
（3）充電效率高達93%
（4）內置電源路徑管理，支持邊充邊放
（5）支持線補
2、充電
（1）自動調節充電電流，匹配適配器輸出能力
（2）支持Type-C口3A、MICRO B口2A充電
（3）支持4.20V、4.30V、4.35V和4.4V電池
3、5W無線充發射
（1）兼容WPC v1.2.4協議
（2）集成MOS全橋驅動
（3）集成內部電壓/電流解調
（4）支持FOD異物檢測功能
3、顯示
支持4/3/2/1顆LED電量指示和2/1顆無線充狀態指示
