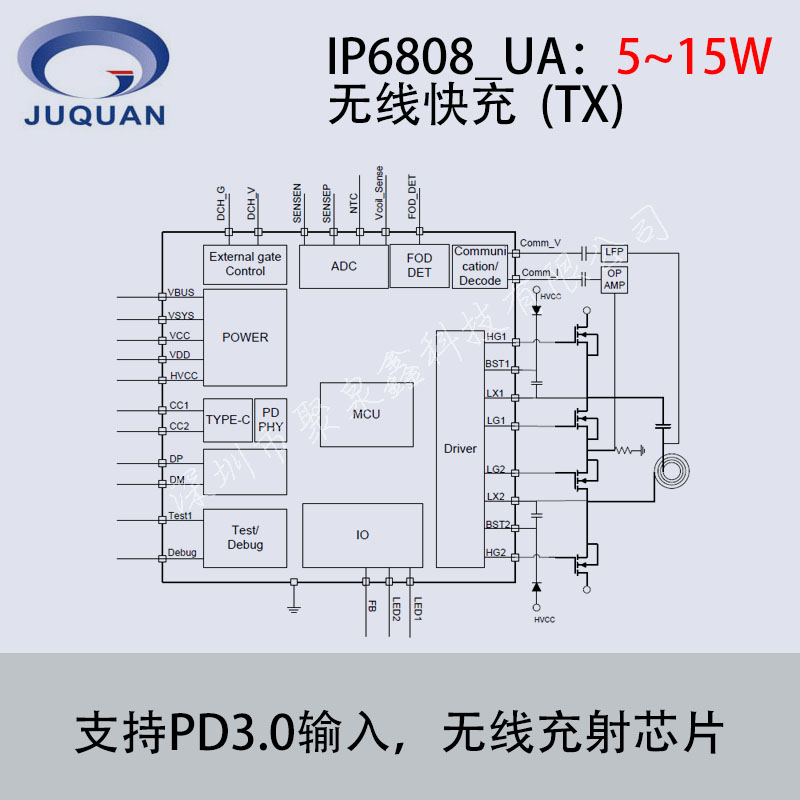

英集芯IP6808_UA大功率15W無線充發射端方案芯片
英集芯IP6808_UA是一款兼容WPC v1.2.4協議的5W/7.5W/10W/15W無線充電發射控制器
英集芯IP6808_UA是一款無線充電發射端控制SoC芯片，兼容WPC Qi v1.2.4 z*標準，支持A11線圈，支持5W、蘋果7.5W、三星10W、EPP 15W充電。IP6808_UA通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6808_UA解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6808_UA終止電力傳輸。
片內集成全橋驅動電路和電壓&電流兩路ASK通訊解調模塊，集成度高，降低方案尺寸和BOM成本。
英集芯IP6808_UA大功率15W無線充SOC芯片特性：
（1）兼容WPC v1.2.4標準
（2）支持5~15W多種應用
（A）單獨5W應用
（B）9V輸入5W/7.5W/10W應用
（C）12V輸入5W/7.5W/10W/15W應用
（3）輸入耐壓高達25V
（4）集成輸入快充協議
（5）集成NMOS全橋驅動
（6）集成內部電壓/電流解調
（7）支持FOD異物檢測功能
（A）高靈敏靜態異物檢測
（B）支持動態FOD檢測
（C）FOD參數可調
（8）低靜態功耗和高效率
（A）靜態電流4mA
（B）實測系統15W無線充電效率高達80%
（9）兼容NPO電容和CBB電容
（10）支持成品固件在線升級
（11）針對供電能力不足的USB電源有動態功率調整功能（DPM）
（A）支持低至5V 500mA的充電器
（12）輸入過壓，過流保護功能
（13）支持PD3.0輸入請求
（14）支持NTC
（15）用于系統各狀態指示的2路LED
（16）封裝5 mm×5 mm 0.5pitch QFN32
