英集芯IP6535最大輸出36W，集成多種快充輸出協議_聚泉鑫
一、特性
同步開關降壓轉換器
內置功率 MOS
輸入電壓范圍:5.4V到 32V
輸出電壓范圍:3V 到 12V，根據快充協議自動調整
輸出具有 CV/CC 特性
VIN = 24V，VOUT = 5V/3A，板端轉換效率為 91.65%
軟啟動功能
輸出電壓線補功能，線補電壓 80mV@1A
輸出充
支持 Apple、三星和 BC1.2 協議
支持高通 QC2.0 和 QC3.0
支持三星快充協議 AFC
支持華為快充協議 FCP
支持華為快充協議高壓 SCP
多重保護、高可靠性
輸入過壓和欠壓保護
輸出欠壓、短路和過流保護
整機過溫保護
輸入直流耐壓 40V
ESD 4KV
二、芯片應用領域
車載充電器、快充適配器、智能排插
三、簡介
IP6535 是一款集成同步開關的降壓轉換器、支持多種輸出快充協議,為車載充電器、快充適配器、智能排插提供完整的解決方案。
IP6535 內置功率 MOS，輸入電壓范圍是 5.2V到 32V，輸出電壓范圍是 3V 到 12V，最大能提供36W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流，典型輸出電壓和電流有5V/3A，9V/3A，12V/3A。
P6535 集成多種快充輸出協議，可以通過DPIDM 來自動識別輸出端接入設備所支持的快充協議，然后自動調整輸出電壓和電流。IP6535 支持的快充協議有 DCP(蘋果、三星和 BC1.2)、高通QC2.0/QC3.0、三星快充協議 AFC、華為快充協議FCP 和高壓 SCP。

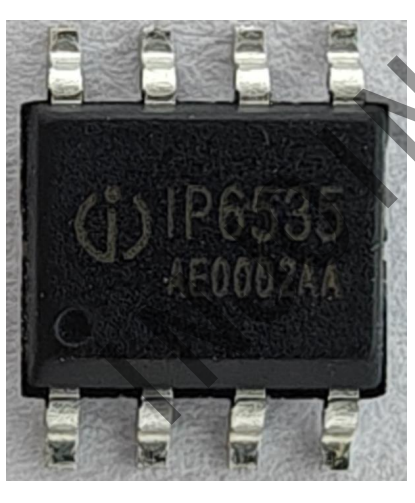

IP6535 有多種保護功能，具有輸入過壓、欠壓保護，輸出欠壓、過流和短路保護等功能。IP6535 采用 SOP8L 封裝。
