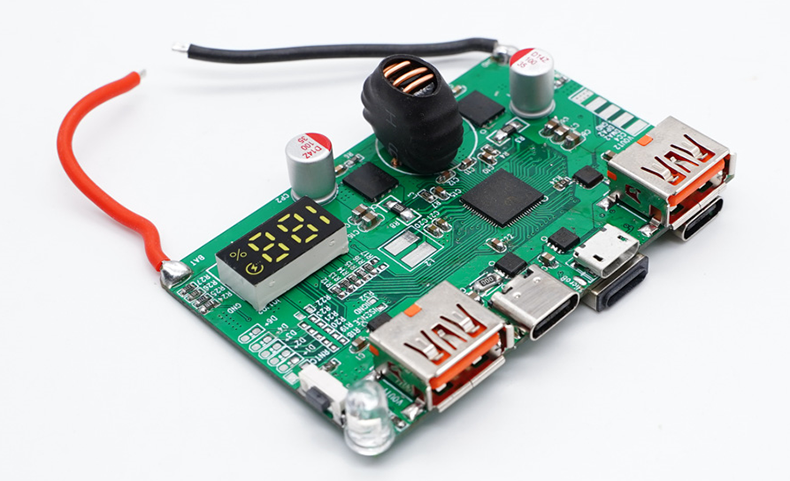

單顆100W移動電源方案英集芯IP5389全協議快充方案
| 英集芯IP5358支持SCP、VOOC、雙向PD3.0等全部快充協議的移動電源SOC IP5358是一款集成QC2.0 / QC3.0/SCP/VOOC輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+1.1&2.0輸出快充協議、USB C/PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案?？赏瑫r支持USB Ax2， USB B，USB C四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。 IP5358支持1/2/4顆LED電量顯示，支持88、188等各種數碼管電量顯示；支持照明功能；支持按鍵。
二、100W移動電源方案SoC芯片英集芯IP5389特性 （一）同時支持多個USB口 （1）2個USB A口輸出 （2）1個USB B口輸入 （3）1個USB C口輸入/輸出
（二）快充規格 （1）任意一個口都支持快充 （2）集成QC2.0/QC3.0輸出快充協議 （3）集成FCP輸入/輸出快充協議 （4）集成AFC輸入/輸出快充協議 （5）集成SFCP輸入/輸出快充協議 （6）集成SCP輸出快充協議 （7）集成VOOC輸出快充協議 （8）集成MTK PE+ 1.1&2.0輸出快充協議 （9）集成USB C DRP協議，支持輸入輸出快充 （10）兼容BC1.2、蘋果、三星手機快充
（三）集成USB Power Delivery（PD2.0/PD3.0）協議 （1）支持PD2.0雙向輸入/輸出協議 （2）支持PD3.0輸入/輸出，PPS輸出協議 （3）支持5V，9V，12V電壓檔位輸入 （4）支持5V，9V，12V電壓檔位輸出 （5）PPS支持5~11V，20mV/step輸出電壓檔位 （6）集成硬件的雙向標記編解碼（BMC）協議 （7）集成物理層協議（PHY） （8）集成硬件CRC （9）支持Hard Reset
（四）充電規格 （1）電池端充電電流最高可達5.0A （2）自適應充電電流調節 （3）支持4.20V、4.3V、4.35V、4.40V電池
（五）放電規格 （1）輸出電流能力：5V：3.1A；9V：2.0A；12V：1.5A （2）同步開關放電5V 2A效率達95%以上 （3）支持線補
（六）電量顯示 （1）內置14bit ADC和電量計 （2）支持1 / 2 / 4顆LED電量顯示 （3）支持88、188等各種數碼管電量顯示 （4）智能識別LED電量顯示燈數目 （5）外部PIN選數碼管還是LED燈做電量顯示 （6）可自學習的電量計，電量顯示更均勻 （7）初始電池容量PIN選配置
（七）其他功能 （1）自動檢測手機插入和拔出 （2）快充狀態指示 （3）支持電池溫度檢測和PCB板溫度檢測 （4）智能識別負載，輕負載自動進待機 （5）支持多種按鍵模式選擇 （6）內置照明燈驅動
三、100W移動電源方案SoC芯片IP5389應用產品： （1）移動電源、充電寶 （2）手機、平板電腦等便攜設備
|
