IP5306 2.1A充電2.4A放電移動電源SOC
2023-02-18 10:35 2.4A放電 IP5306 2.1A充電 瀏覽次數：（）
移動電源方案

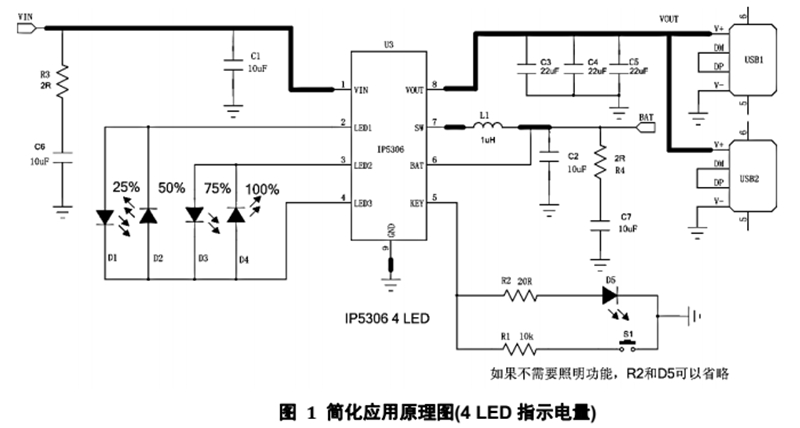

 IP5306是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC,為移動電源提供完整的電源解決方案。 IP5306是高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減少整體方案的尺寸，降低BOM成本。 IP5306只需一個電感實現降壓與升壓功能。DC-DC轉換器工作在500KHz,可以支持低成本電感和電容。 IP5306的同步升壓系統提供zd2.4A輸出電流，轉換效率高至93%?？蛰d時，自動進入休眠狀態(tài)，靜態(tài)電流降至50μA。 IP5306采用開關充電技術，提供zd2.1A電流，充電效率高至97%。內置IC溫度和輸入電壓智能調節(jié)充電電流。 IP5306支持1/2/3/4顆LED電量顯示。 IP5306采用ESOP8L封裝。 特性 同步開關充放電 2.4A同步升壓轉換，2.1A同步開關充電； 升壓效率高達96%； 充電效率高達97%； 內置電源路徑管理，支持邊充邊放； 支持負載大電流線補功能； 充電 自適應充電電流調節(jié)，匹配所有適配器； 充電電壓精度：±0.5%； 支持4.20/4.30/4.35/4.40V電池； 電量顯示 支持4,3,2,1顆LED電量顯示； 功能豐富 按鍵開機； 內置照明燈驅動； 自動檢測手機插入和撥出； 低功耗 智能識別負載，自動進待機； 待機功耗小于100 μA； BOM極簡 功率MOS內置，單電感實現充放電 多重保護、高可靠性 輸出過流，過壓，短路保護； 輸入過壓，過充，過放，過流放電保護； 整機過溫保護； ESD4KV,瞬間耐壓12V; 應用 移動電源/充電寶；手機，平板電腦等便攜式設備 》》》》》詳細咨詢：岑生18825255157 QQ:2880156960  |
鄭重申明：聚泉鑫以外的任何單位或個人，不得使用該案例作為工作成功展示！
