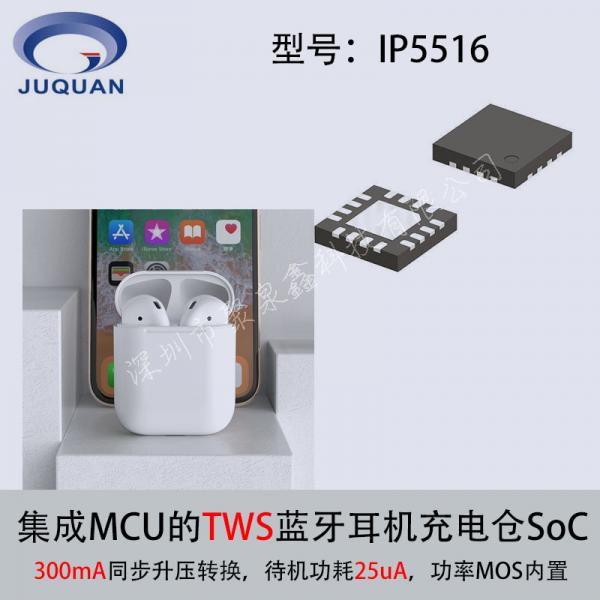

ip5516集成mcu的TWS藍牙耳機充電倉soc充電芯片
英集芯ip5516是一款集成MCU單片機控制的TWS藍牙耳機充電倉充電soc充電芯片。
英集芯ip5516是一款集成5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC，為TWS藍牙耳機充電倉提供完整的電源解決方案。
IP5516的線性充電提供zd500mA充電電流，可靈活配置zd充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。
IP5516可實現TWS對耳獨立入倉檢測，檢測到耳機入倉后自動進入耳機充電模式，耳機充滿后自動進入休眠狀態，靜態電流最低可降至30uA?？伸`活定制耳機充滿判飽電流，充滿電流檢測精度高達1mA。
特性
（一）同步開關放電
（1）300mA同步升壓轉換
（2）升壓效率最高達93%
（3）內置電源路徑管理，支持邊充邊放
（二）充電
（1）zd500mA 線性充電，充電電流可調
（2）自動調節充電電流，匹配適配器輸出能力
（3）支持4.20V、4.30V、4.35V和4.4V電池
（五）BOM極簡
（1）功率MOS內置，外圍只需少量器件即可實
（2）現完整充放電方案
（六）多重保護、高可靠性
（1）輸出過流、短路保護
（2）輸入過壓、過充保護
（3）整機過溫保護
（4）ESD 4KV，VIN瞬態耐壓高達15V
（七）深度定制
（1）可靈活定制高性價比方案
（八）封裝QFN16（4*4*0.75mm）
耳機插入自動檢測與輕載自動待機
IP5516檢測到耳機插入后，即刻從待機態喚醒，打開升壓5V給耳機充電，省去按鍵操作，支持無按鍵模具方案。IP5516支持輕載自動待機功能，當PH1和PH2上的耳機負載電流均小于4mA持續16s 后即自動進入待機狀態。進入待機后VOUT輸出電壓有三種配置：5V、VBAT和2.4V。標準品待機VOUT輸出電壓為2.4V，其他規格需要單獨定制。
當藍牙耳機被充滿，IP5516會主動進待機且VOUT輸出變?yōu)?.4V，此時為了讓藍牙耳機也進入待機狀態，需要調節PH1/PH2上的電阻R8/R9。
