IP2189 內置功率管USB TypeC 端口的快充協議IC
1. 特性
支持 USB TypeC/PD2.0/PD3.0 協議
支持 QC3.0/QC2.0 Class A 充電協議
- 支持 QC3.0 Class A: 3.6V~12V
- 支持 QC2.0 Class A: 5V, 9V, 12V
支持華為 FCP 快充: 5V, 9V, 12V
支持三星 AFC 快充: 5V, 9V, 12V
支持 Apple 2.4A: DP = 2.7V, DM = 2.7V
支持三星 2.0A: DP = 1.2V, DM =1.2V
支持 BC1.2: DP 與 DM 短接
支持 USB TypeC PD2.0/PD3.0 DFP
自動檢測 TypeC 的插入和拔出
廣播小于等于 20W 功率的 SRC Capability 包
廣播 PDO 包: 5V3A,9V2.22A,12V1.67A 電壓
CC 握手成功后，開啟 VBUS 功率輸出
自動檢測 CC1，CC2 和 DP，DM 上電壓對應 的快充請求
功率管理
集成內置路徑功率管
內置自動控制泄放電路
支持自動檢測輕載進入待機低功耗模式
支持待機狀態下 DPDM 插入檢測
支持 VBUS 軟啟動

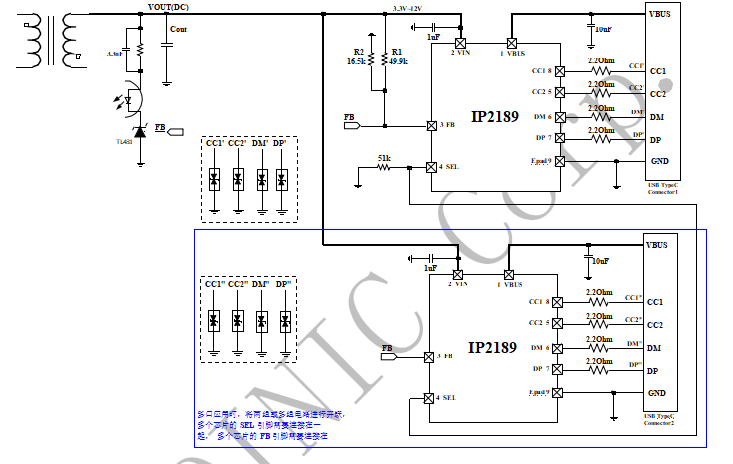

支持多芯片并聯實現多口輸出快充管理
多重保護、高可靠性
支持 OTP 過溫保護
支持 OCP 輸出過流保護
支持 OVP 輸入過壓保護
支持 DP,DM,CC1,CC2 過壓保護
工作電壓范圍：3.3V~12V
封裝 ESOP8
2. 簡介
IP2189 是一款內置功率管、集成 9 種用于 USB TypeC 輸出端口的快充協議 IC。支持 9 種快充協議， 包括 USB TypeC PD2.0/PD3.0 DFP, HVDCP
QC3.0/QC2.0 （ Quick Charge ） Class A ， FCP
（Hisilicon? Fast Charge Protocol），AFC（Samsung? Adaptive Fast Charge），Apple 2.4A，BC1.2 以及三星 2.0A。
IP2189 支持自動檢測設備的插入和拔出，支持 檢測快充協議類型和協議切換，自動響應快充協議 請求。支持輕載檢測進入低功耗待機狀態，支持待 機喚醒。IP2189 集成路徑功率管實現功率控制管理，支 持系統 20W 功率控制。支持多芯片并聯實現單電源 多口快充輸出管理。支持多重異常保護，高可靠性。 IP2189 集成 FB 控制接口，可通過調節 FB
SOURCE/SINK 電流來精確控制輸出電壓。
IP2189 具備高集成度和豐富的功能，應用方案 外圍器件最少化，有效減小整體方案的尺寸和復雜 度，降低 BOM 成本。為適配器、車充等單向輸出 應用提供完整的 TypeC PD 解決方案。
3. 應用
USB 功率輸出接口、移動電源、車載充電器
智慧手機、平板電腦、網絡筆記本、數字相機、 藍牙配件所用的電池充電器
IP2189 內置功率管USB TypeC 端口的快充協議IC型號規格書：
IP2189 Datasheet V1.0.pdf
