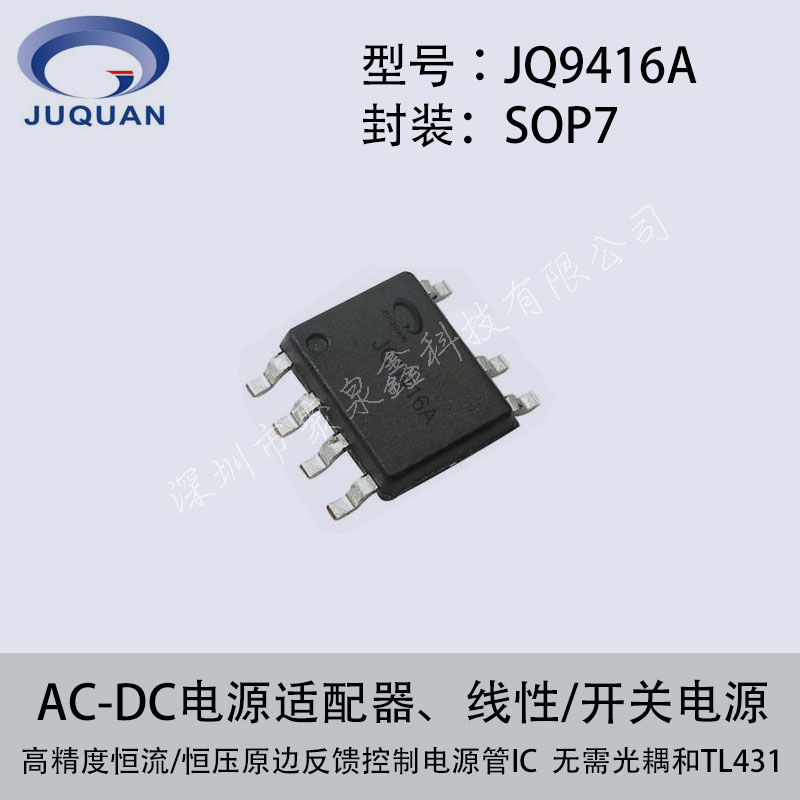

AC-DC恒流/恒壓控制電源管理芯片JQ9416A-SOP7
2023-04-11 15:12 AC-DC恒流/恒壓控制電源管理芯片 JQ9416A-SOP7 瀏覽次數：（）
產品描述：
JQ9416A是一款高性能恒流、恒壓的原邊反饋控制器，適用于各種低功耗AC/DC充電器和適配器應用場合。該控制器采用原邊反饋控制機制，無需光耦和TL431即可以實現高精度的電壓輸出。
在恒流控制模式中，可以通過改變與CS管腳連接的Rcs電阻阻值來調節輸出電流大小。在恒壓控制模式下，JQ9416A使用了多種工作模式以得到高轉換效率和小的音頻異響。JQ9416A內置輸出線損補償，并可以通過修改反饋電阻阻值調整補償比例，以達到適應各種不同輸出導線線損要求，可以有效的補償輸出電流在輸出線上引起的線損壓降。在恒流模式和重負載下JQ9416A工作于PFM，而在輕載和中度負載下同時減小Ipeak和工作頻率，以優化轉換效率，避免音頻異響。
JQ9416A具有多重的保護功能，包括輸出開路、短路保護，VCC過壓保護，過溫保護等。
主要特點：
完備的準諧振工作機制，提高系統效率；
超低待機功耗，滿足六級能效要求，≤75mW；
恒流、恒壓精度高；
內置高可靠性功率三極管；
內置可調輸出線損補償電路；
輸出開路、短路保護、過溫保護、VCC電壓鉗位保護；

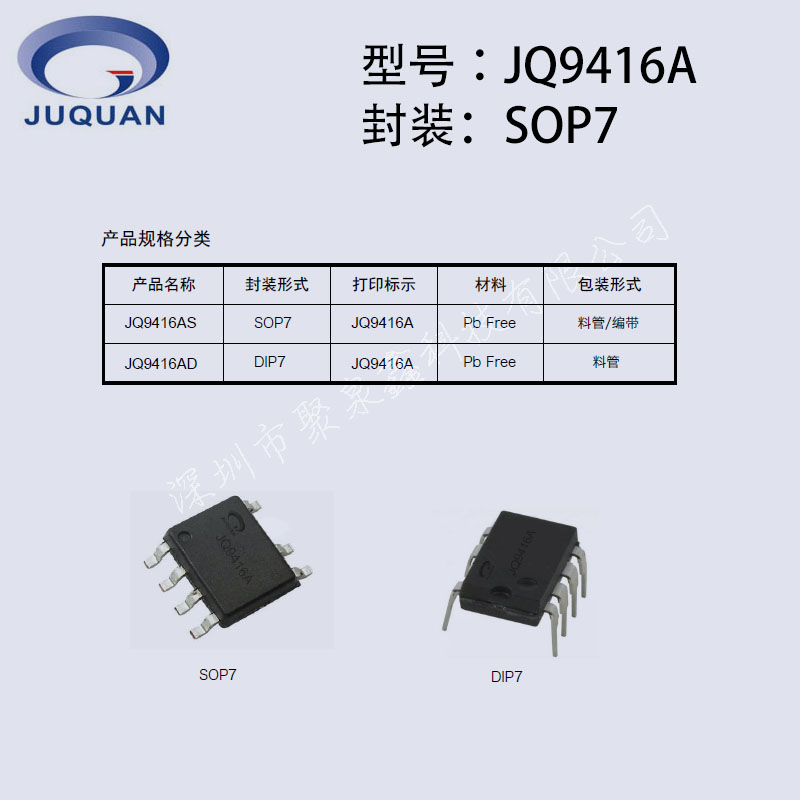

采用SOP7/DIP7封裝；
應用領域：
手機、MP3/MP4、PDA／IPAD、無繩電話以及其他移動便攜式設備的適配器;
LED驅動電源；PC、TV、黑／白家電等設備使用的輔助電源；
線性電源以及傳統RCC開關電源的整體替代升級；
