車充快充芯片IP6518C帶PTYPE-C接口PD、QC3.0協議等
IP6518Czd輸出45W，集成Type-C PD輸出和各種快充輸出協議
(DCP/QC2.0/QC3.0/ PE+1.1/PE2.0/FCP/AFC/SFCP/SCP/USB PD)的 SOC IC
IP6518是一款集成同步開關的降壓轉換器、支持13種輸出快充協議、支持Type-C輸出和USB PD協議，為車載充電器、快充適配器、智能排插提供完整的解決方案。
IP6518內置功率MOS，輸入電壓范圍是10.5V到32V，輸出電壓范圍是3V到20V，zd能提供45W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流，典型輸出電壓和電流有：3V@3.6A，5V@3.4A，7V@3A，9V@3A，12V@3A，15V@1.5A，20V@2.3A。IP6518的降壓轉換效率高至97%。
IP6518的輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。
輸出快充
（1）支持BC1.2、Apple、三星協議
（2）支持高通QC2.0和QC3.0（認證編號：4787930010-2）
（3）支持MTK PE+1.1 和MTK PE+2.0
（4）支持華為快充協議FCP和SCP
（5）支持三星快充協議AFC
（6）支持展訊快充協議SFCP
多重保護、高可靠性
（1）輸入過壓、輸入欠壓、輸出短路、輸出過流保護
（2）整機過溫保護
（3）ESD 4KV，直流耐壓48V
應用：
（1）車載充電器
（2）快充適配器
（3）智能排插

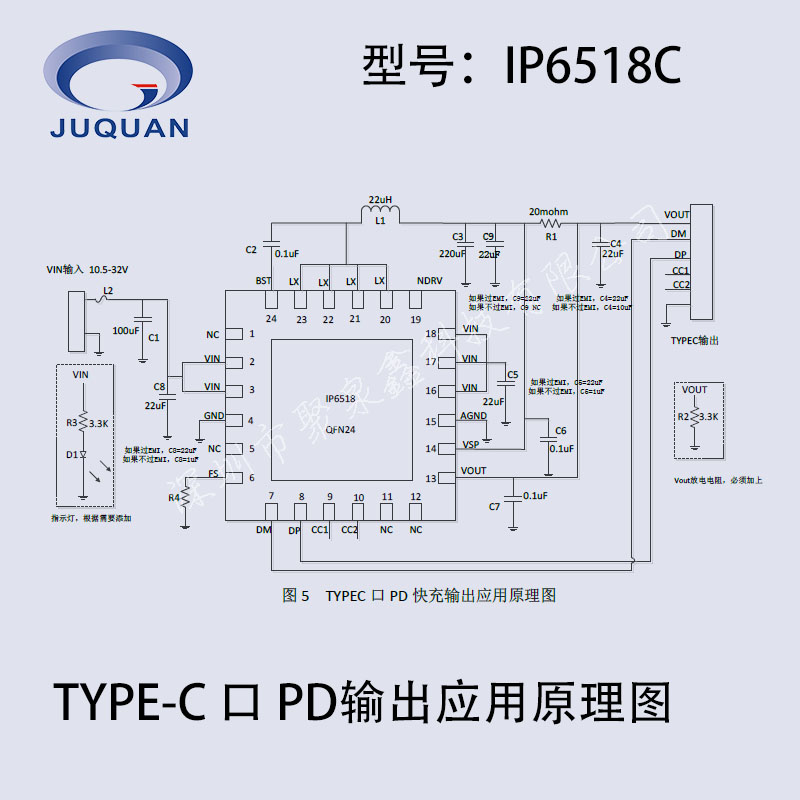

IP6518及IP6518C芯片選型說明：
IP6518是開啟PD 15v和20v 輸出功能的，用于智能排插應用，如果用到PD 20v功能時，輸入需要為28v，同時Vout輸出電壓要增加到1000uF以上。
IP6518C是開啟PD 12v功能的，用于車充應用。
